Kulite压力传感器
kulite标准压力传感器XTM-190(M)

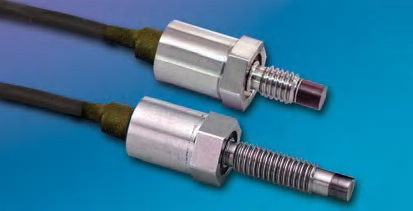

坚固小型压力传感器XTM-190(M)系列
• 稳定性好
• 高固有频率
• 无机粘接传感器
• 结构坚固
• 本安选项
(i.e. IS-XTM-190)
该系列产品采用金属平膜作为压力感应传导元件。小螺纹，安装方便，带有O 型密封圈。XTM-190M
体积小，压力感应面为金属齐平膜，可直接安装在压力容器壁面和管道管壁上等，节省了安装空间。差
压型量程可到500psi。参考压力源必须是干燥的、非腐蚀性气体。XTM-190的密封绝压型在传感器中密封
有参考真空。
技术参数表
| 压力量程 | 1.7 3.5 7 17 35 70 170 350 BAR 25 50 100 250 500 1000 2500 5000 PSI |
| 压力类型 | 绝压,通气表压,差压 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 压力过载 | 3.5 7 14 35 70 140 210 420 BAR 50 100 200 500 1000 2000 3000 6000 PSI |
| 破裂压力 | 3 倍额定激励电压（最大到 6500PSI (450 BAR)） |
| 压力介质 | 兼容17-4 PH or 15-5 不锈钢的液体或者气体 |
| 额定激励电压 | 10 VDC/AC |
| 最大激励电压 | 12 VDC/AC |
| 输入阻抗 | 650 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出 | (FSO) 75 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ±1% FSO BFSL (Typ.) |
| 分辨率 | 无限小 |
| 固有频率(KHz) (典型值) | 75 95 125 210 290 410 560 930 |
| 加速度灵敏度% FS/g垂直 | 2.3x10-3 1.4x10-3 9.6x10-4 6.2x10-4 4.3x10-4 3.0x10-4 2.1x10-4 1.3x10-4 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -20°F 到+350°F (-29°C 到+175°C) |
| 补偿温度度范围 | 80°F 到180°F (25°C 到80°C) |
| 温度零点漂移 | ± 2% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 2% /100°F (Typ.) |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | 4 芯 26 AWG 屏蔽电缆 36 英寸长 |
| 重量 | 8 克(Nom.) 不包括电缆 |
| 压力感应原理 | 无机粘接压阻式 |
| 安装扭矩 | 15 Inch-Pounds (Max.) 1.7 Nm |
