Kulite压力传感器
kulite贴片式压力传感器LQ-062/LQ-080/LQ-30-125

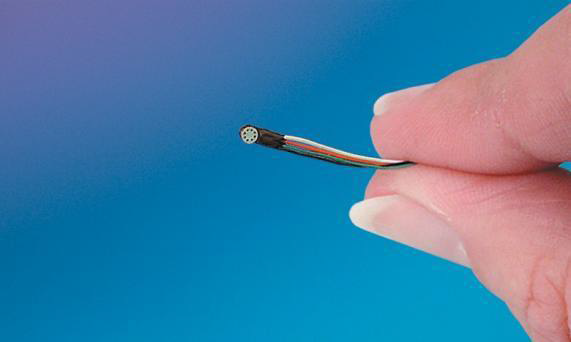

超小型薄片压力传感器LQ-062系列
• 风洞试验的理想选择
• 卓越的动态、静态测量能力
• 高固有频率
• 硅-硅（Silicon on Silicon）专利技术VIS®
LQ-062系列展示了Kulite适合定制集成的能力，该产品可以集成应用于各种测试产品中，比如风机叶片，各种发动机喷嘴等。该系列具有小管脚、高固有频率、抗振动和冲击、工作温度范围宽等特性。

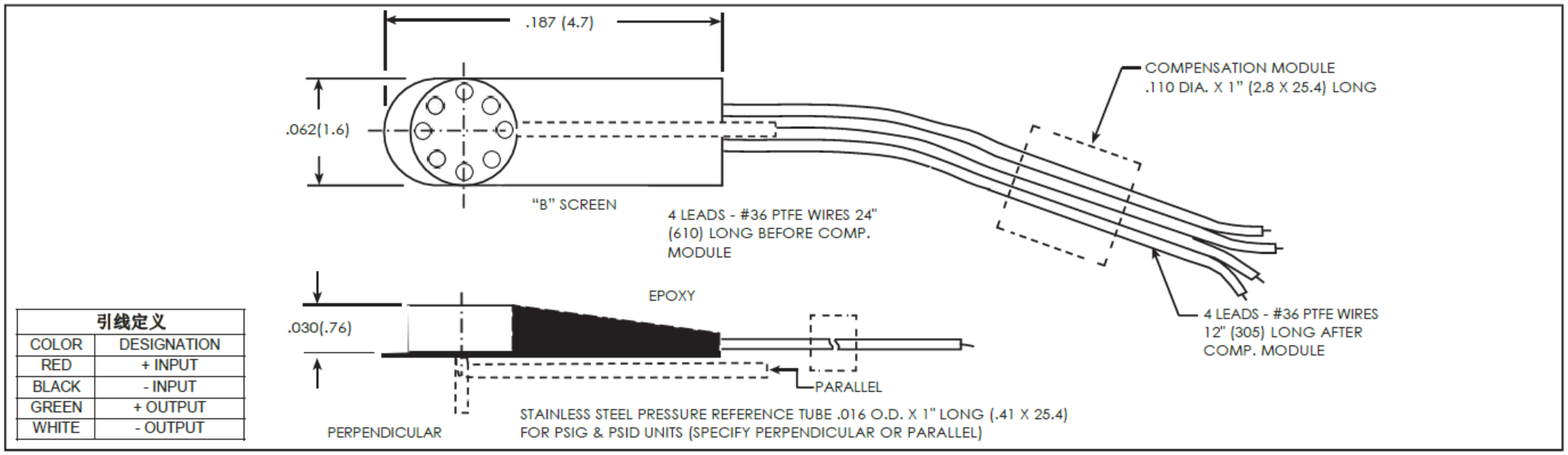

LQ-062系列技术参数表
| 压力量程 | 0.35 0.7 1 1.7 3.5 7 17 35 70 BAR 5 10 15 25 50 100 250 500 1000 PSI |
| 压力类型 | 绝压, 通气表压,差压 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 所有非导电性、非腐蚀性液体或气体 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 10 VDC |
| 最大激励电压 | 12 VDC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 150 175 200 240 300 380 550 700 1000 |
| 加速度灵敏度% FS/g垂直 | 1.5x10-3 1.0x10-3 6.5x10-4 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 6.0x10-5 4.5x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F to +250°F (-55°C to +120°C) |
| 补偿温度范围 | 80°F to +180°F (25°C to +80°C) any 100°F Range Within The Operating Range on Request |
| 温度零点漂移 | ± 1% FS/100°F (Typ.) |
| 温度灵敏度漂移 | ± 1% /100°F (Typ.) |
| 机械冲击 | 20g Peak, Sine 10 to 2000 Hz |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | 4 芯36 AWG 屏蔽电缆36 英寸长 |
| 重量 | 2 克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
超小型薄片压力传感器LQ-080/LQ-125系列
• 高固有频率
• 卓越的稳定性
• 飞行测试及风洞试验的理想选择
• 硅-硅（Silicon on Silicon）专利技术VIS®
LQ-080/125系列是两款超小扁平薄片型压力传感器。该两款产品适合于表面粘贴安装测量表面气动压力，如风机叶片表面气动压力，各种发动机管嘴压力测量等，而且它们还可以被集成在不同的测试设备上用于测盘压力。该系列产品特点有小管脚，高固有频率，抗振动和冲击。
LQ-080/LQ-125系列技术参数表
| 压力量程 | 0.35 0.7 1 1.7 3.5 7 17 35 BAR 5 10 15 25 50 100 250 500 PSI |
| 压力类型 | 绝压, 通气表压,差压 绝压, 通气表压, 密封表压, 差压 绝压, 密封表压 |
| 过载压力 | 2 倍额定压力量程 |
| 破裂压力 | 3 倍额定压力量程 |
| 压力介质 | 所有非导电性、非腐蚀性液体或气体 (产品所带的密封圈不一定和所有压力介质兼容) |
| 额定激励电压 | 10 VDC |
| 最大激励电压 | 12 VDC |
| 输入阻抗 | 1000 Ohms (Min.) |
| 输出阻抗 | 1000 Ohms (Nom.) |
| 满量程输出(FSO) | 100 mV (Nom.) |
| 零位输出 | ± 5 mV (Typ.) |
| 综合非线性、迟滞性和重复性 | ± 0.1% FSO BFSL (典型值), ± 0.5% FSO BFSL (最大值) |
| 分辨率 | 无限小 |
| 压力膜片固有频率(KHz) (典型值) | 150 175 200 240 300 380 550 700 |
| 加速度灵敏度% FS/g垂直 | 1.5x10-3 1.0x10-3 6.5x10-4 5.0x10-4 3.0x10-4 1.5x10-4 1.0x10-4 6.0x10-5 |
| 绝缘电阻 | 100 Megohm Min. @ 50 VDC |
| 工作温度范围 | -65°F to +250°F (-55°C to +120°C) |
| 补偿温度范围 | 80°F to +180°F (25°C to +80°C) any 100°F Range Within The Operating Range on Request |
| 温度零点漂移 | ± 3% FS/100°F (Typ.) (± 4% FS/100°F Max.)（量程≤0.7BAR） ± 1% FS/100°F (Typ.) (± 2% FS/100°F Max.)（量程＞0.7BAR） |
| 温度灵敏度漂移 | ± 3% /100°F (Typ.) (± 4% /100°F Max.)（量程≤0.7BAR） ± 1% /100°F (Typ.) (± 2% /100°F Max.)（量程＞0.7BAR） |
| 机械冲击 | 20g Peak, Sine 10 to 2000 Hz |
| 线性振动 | 10-2,000 Hz Sine, 20g. (Max.) |
| 电气连接 | 4 芯32AWG 屏蔽电缆36 英寸长 |
| 重量 | 2 克 (Nom.) 不包括电缆 |
| 压力感应原理 | 硅绝缘惠斯登全桥 |
