GENSORS压力传感器

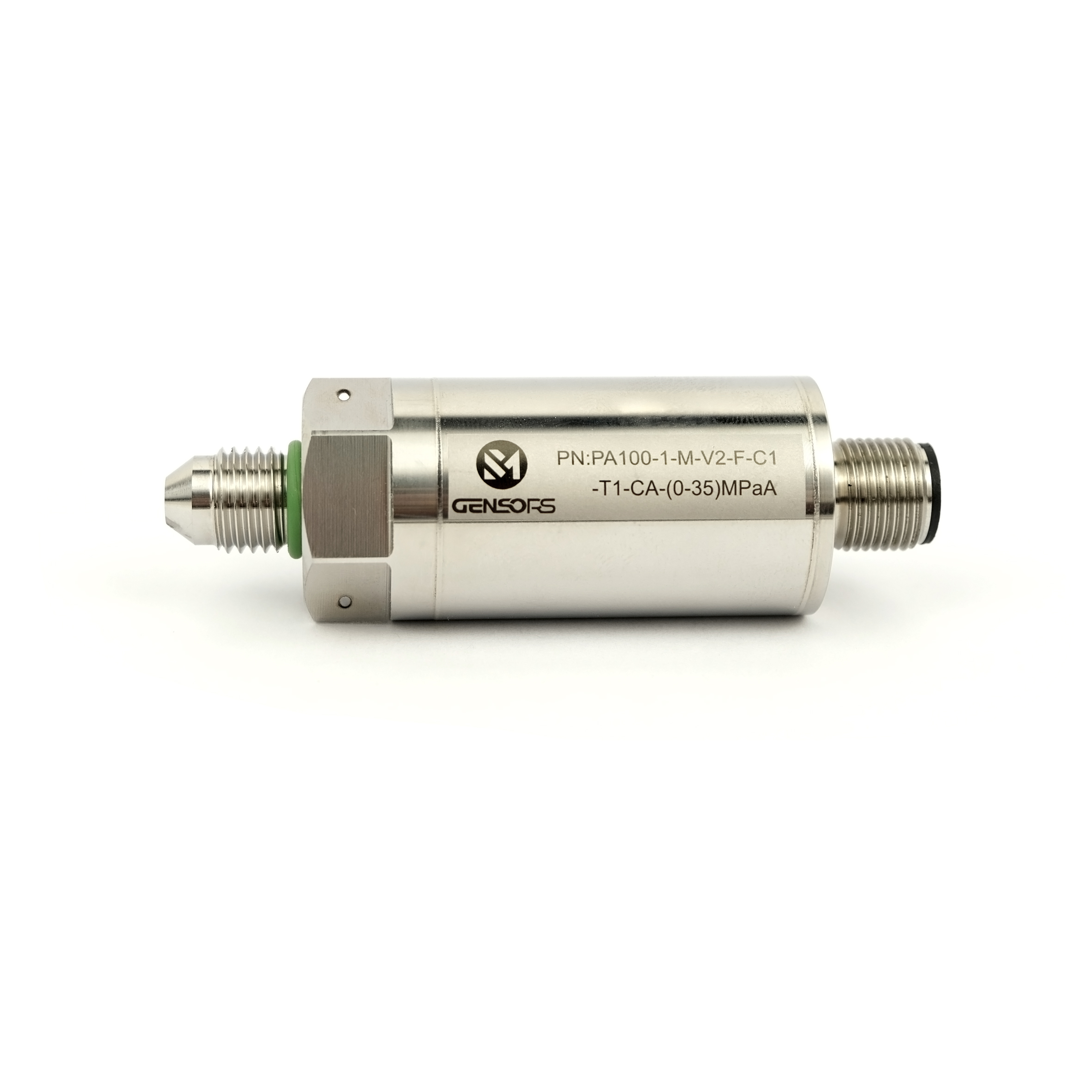

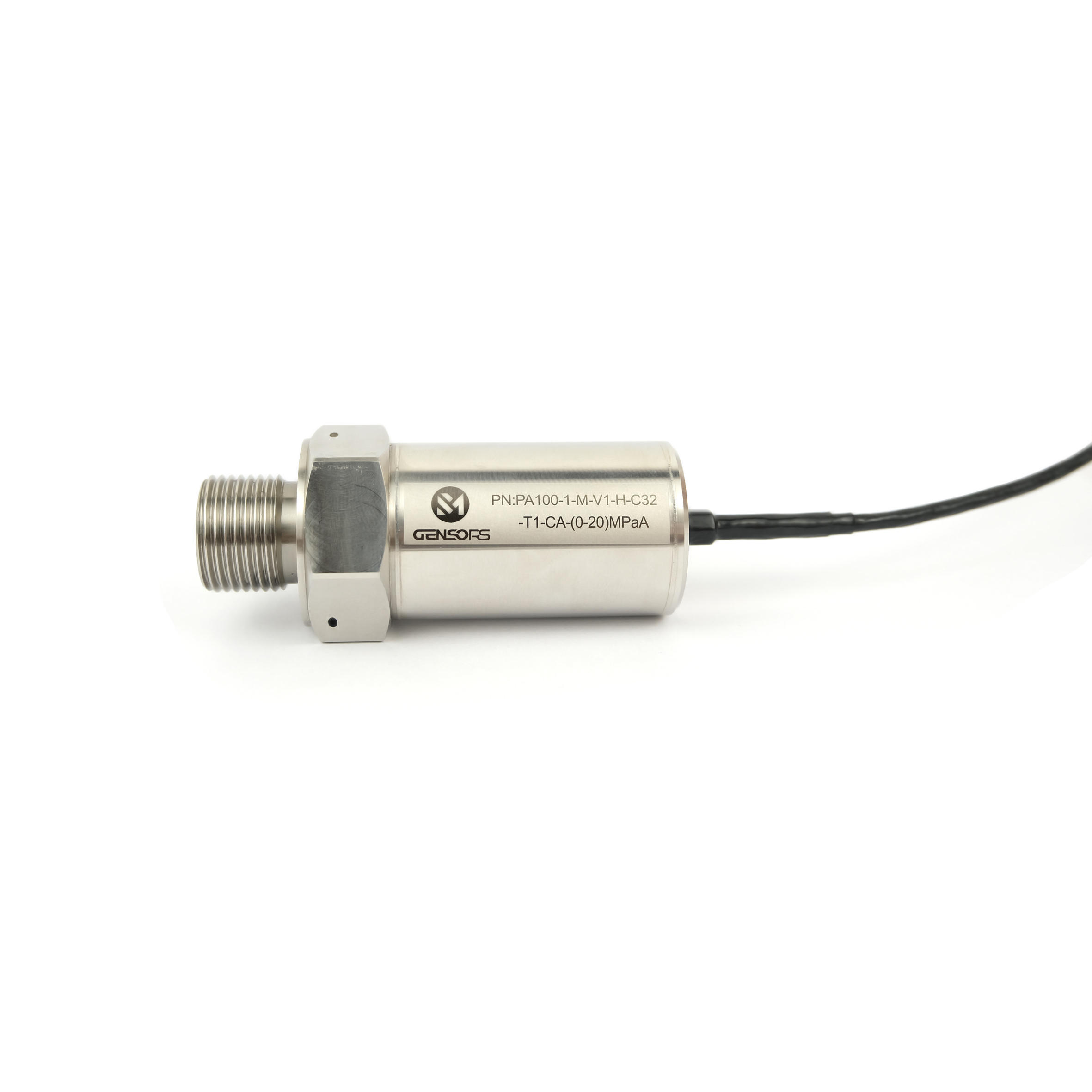

Gensors通用型压力传感器PA100（绝压、密封表压）
发布时间:2025-02-20
产 品 优 势
1、外形多种，可灵活搭配，配置多种压力连接方式，可以接受定制。
2、宽温区补偿范围，介质温度范围宽，-40～+125℃
3、抗过载能力强，可高达量程的2倍
4、MEMS芯片充油介质隔离技术，精度高、可靠性强
5、量程范围宽，最高可到0～70MPa
6、多种不同电输出信号和方式
邦盟智沿传感技术（上海）有限公司PA100系列是一款通用型、多功能的高精度压力传感器。先进的微加工硅技术MEMS芯片、特殊的充油介质隔离、扎实的抗干扰电路设计及不锈钢内外结构界面，使PA100系列成为一款精度高、可靠性强、适合多种测量介质的压力传感器。该系列配置了多种压力连接方式，并能提供多种不同的电输出信号和方式。该传感器通过坚实的全不锈钢结构设计，能提供高度的过载承受能力和测量安全保障。高度的模块化设计让邦盟智沿传感技术（上海）有限公司更能快速满足客户特殊定制需求。
Gensors微型压力传感器PA100技术参数表
| 主要性能指标 | 精度 | M- 0.2%F.S BSFL ，H-0.1%F.S BSFL（其他精度可定制） |
| 测量范围（量程） | 绝压 0~70MPa之间任意可选；密封表压：-0.1~70MPa之间任意可选 | |
| 压力类型 | S=密封表压，A =绝压 | |
| 过载压力 | 满量程的2倍 | |
| 爆破压力 | 满量程的3倍 | |
| 工作原理 | 四桥臂惠斯通电桥硅基MEMS芯片 | |
| 芯片自振频率 | >400KHz | |
| 电气性能 | 电路带宽 | 10KHz |
| 最大工作电流 | 25mA | |
| 供电/输出信号 | 见选型表,可定制 | |
| 输出阻抗 | 信号输出V1\V2:5000Ω（典型值） 其余信号输出:< 150Ω | |
| 绝缘阻抗 | ≥ 100MΩ @500VDC | |
| 长期稳定性 | 典型值±0.05%FS,最大值±0.1%FS | |
| 抗电强度 | 漏电流≤ 5mA@50VAC RMS | |
| 上电时间 | 参考选型表“信号输出”备注 | |
| 温度性能 | 工作温度 | -40℃~125℃ |
| 补偿温度范围 | -40℃~125℃范围内可选 | |
| 存储温度 | -55℃~+150℃ | |
| 全温区总误差 | 信号输出V2零点和满量程漂移:±1.5%FS/100℃ 信号输出V3总误差：＜0.5%FS/100℃ | |
| 机械性能 | 冲击振动 | 最大20g 10-2500Hz;冲击不超过20ms |
| 振动对传感器精度影响 | < 1ppmFS/g | |
| 重量 | ≤ 140g（不含线缆和电气接头） | |
| 安装扭矩 | 量程<0-35MpaA，10N.m，量程>0-35MpaA，22N.m | |
| 密封圈 | 根据压力接头选项适配（材质与被测介质匹配） | |
| 测试介质 | 所有与316L/17-4PH不锈钢兼容的流体(具体请直接咨询GENSORS) | |
| 外壳材质 | 316L/17-4PH不锈钢（*其他可定制） |

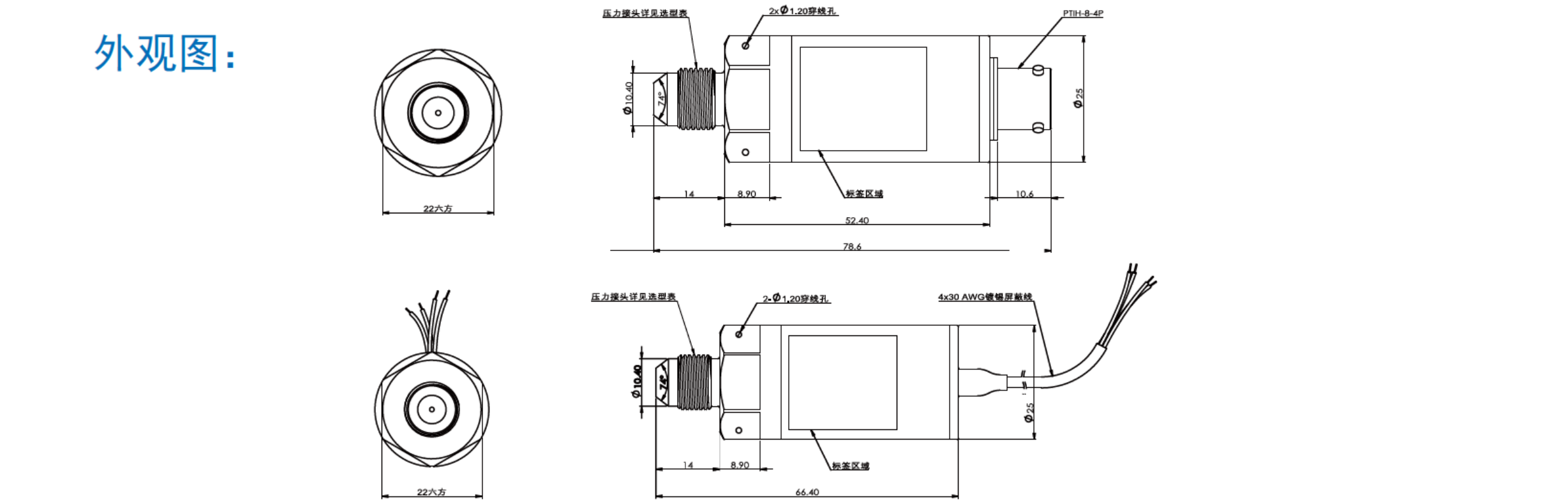

Gensors微型压力传感器PA100技术选型表
| 结构形式 | |||||||
| 1 | 不锈钢壳体 | ||||||
| 2 | 特殊壳体定制 | ||||||
| 综合静态精度（非线性、迟滞性、重复性） | |||||||
| M | 0.2%FS BFSL | ||||||
| H | 0.1%FS BFSL | ||||||
| S | 其他可定制 | ||||||
| 信号输出 | |||||||
| A1 | 4-20mA输出，12-28V供电，高精度数字补偿，两线（备注：上电时间＜200ms） | ||||||
| A2 | 4-20mA输出，12-32V供电，模拟电路补偿，两线（备注：上电时间＜1ms） | ||||||
| V1 | 0-100mV输出，10V供电，四线，高频响，输出与电压成比例（备注：上电时间＜1ms） | ||||||
| V2 | 0-100mV输出，8-16V供电，四线，高频响，输出独立于供电电压（备注：上电时间＜1ms） | ||||||
| V3 | 0.5-4.5V输出，8-32V供电，高精度数字补偿，三线（备注：上电时间＜200ms） | ||||||
| V4 | 0-5V输出，8-32V供电，高精度数字补偿，四线，输出共模2.5V（典型值）（备注：上电时间＜200ms） | ||||||
| V5 | 0-10V输出，12-32V供电，高精度数字补偿，四线，输出共模5V（典型值）（备注：上电时间＜200ms） | ||||||
| V6 | 0.5-4.5V输出，8-32V供电，高频响模拟电路补偿，三线（备注：上电时间＜1ms） | ||||||
| V7 | 0-5V输出，8-32V供电，高频响模拟电路补偿，四线，输出共模2.5V（典型值）（备注：上电时间＜1ms） | ||||||
| V8 | 0-10V输出，12-32V供电，高频响模拟电路补偿，四线，输出共模5V（典型值）（备注：上电时间＜1ms） | ||||||

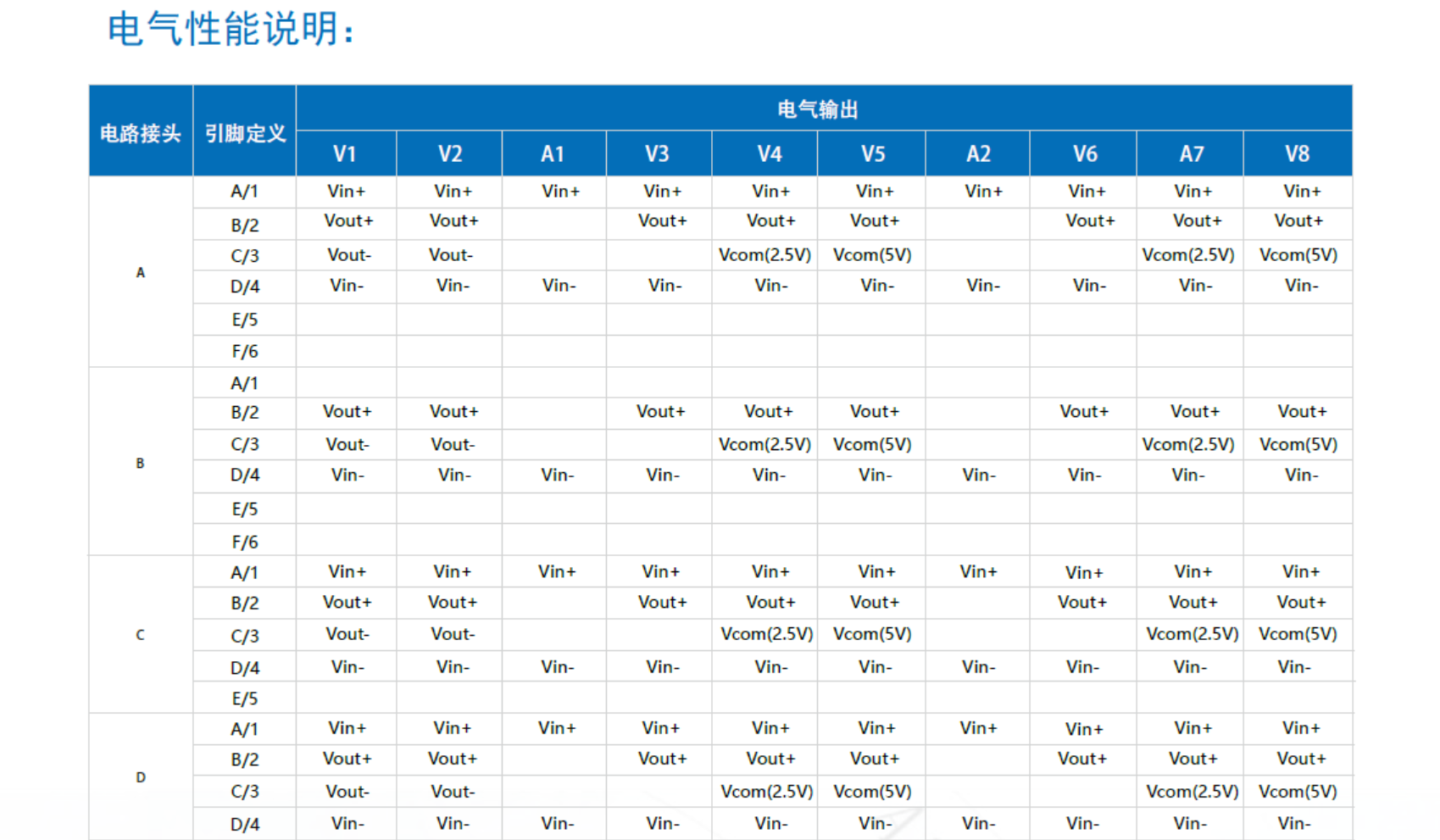

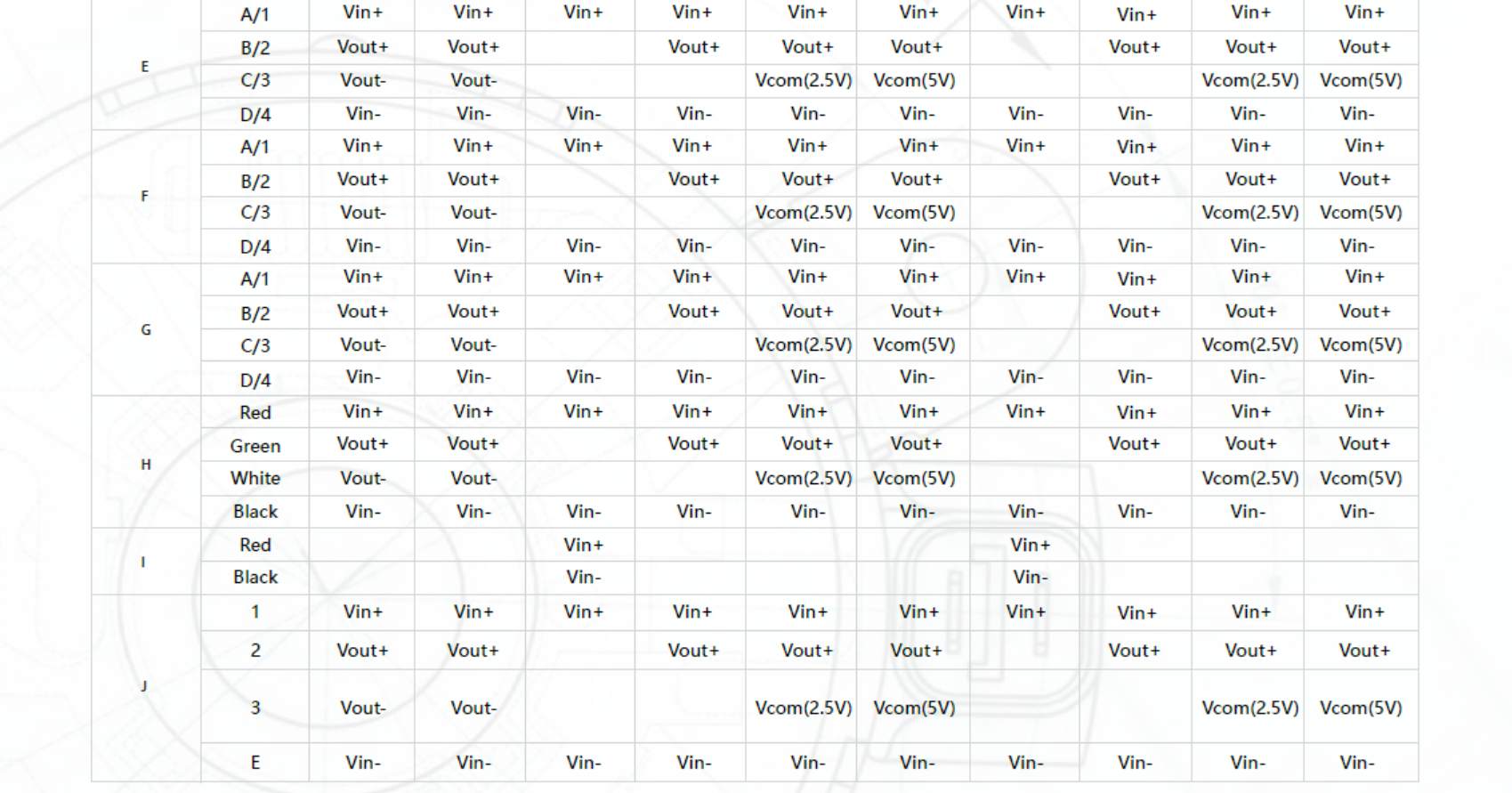

| 电气接头 | |||||||
| A | 6针D38999/25YB98PN | ||||||
| B | 6针MIL-C-26482航空插座，系列1外壳尺寸10 | ||||||
| C | 5针MS83723/90Y1005PN | ||||||
| D | 4针MIL-C-26482航空插座，系列1外壳尺寸8 | ||||||
| E | PTIH-8-4P | ||||||
| F | 4针M12×1 | ||||||
| G | 4针M12×1.5 | ||||||
| H | 4×30AWG(1m线长)镀锡屏蔽线 | ||||||
| I | 2×26AWG(1m线长)镀锡屏蔽线 | ||||||
| L | DIN43650可拆卸（*-40~80℃温度范围以内） | ||||||
| S | 其他可定制 | ||||||
| 压力接头 | |||||||

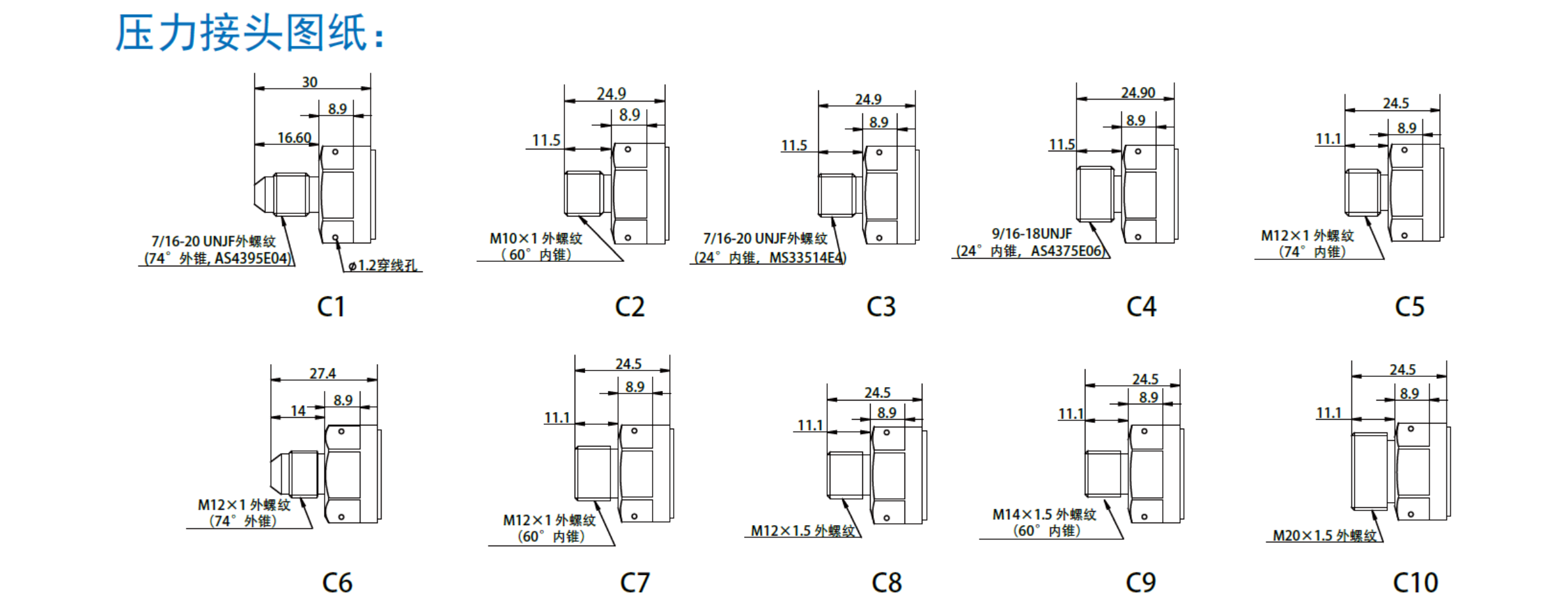

| C1 | 7/16-20 UNJF 外螺纹（74°外锥，AS4395E04） | ||||||
| C2 | M10×1外螺纹（60°内锥） | ||||||
| C3 | 7/16-20 UNJF 外螺纹（24°内锥，MS33514E4） | ||||||
| C4 | 9/16-18 UNJF(24°内锥，AS4375E06) | ||||||
| C5 | M12×1外螺纹（74°内锥） | ||||||
| C6 | M12×1外螺纹（74°外锥） | ||||||
| C7 | M12×1外螺纹（60°内锥） | ||||||
| C8 | M12×1.5外螺纹 | ||||||
| C9 | M14×1.5外螺纹（60°内锥） | ||||||
| C10 | M20×1.5外螺纹 | ||||||

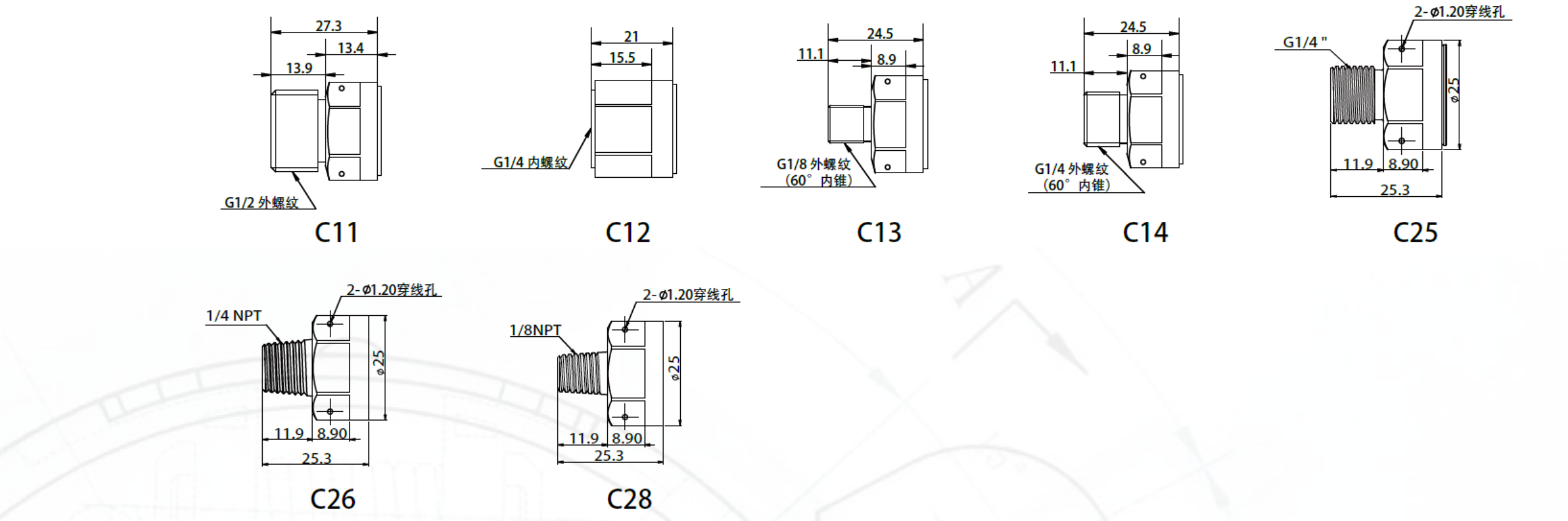

| C11 | G1/2 外螺纹 | ||||||
| C12 | G1/4 内螺纹 | ||||||
| C13 | G1/8外螺纹（60°内锥） | ||||||
| C14 | G1/4 外螺纹（60°内锥） | ||||||
| C25 | G1/4 外螺纹 | ||||||
| C26 | 1/4NPT外螺纹 | ||||||
| C28 | 1/8NPT外螺纹 | ||||||
| S | 其他可定制 | ||||||
| 补偿温度范围 | |||||||
| T1 | 25℃~80℃ | ||||||
| T2 | -20℃~125℃ | ||||||
| T3 | -40℃~125℃ | ||||||
| T4 | -55℃~150℃ | ||||||
| T5 | -10℃~50℃ | ||||||
| T6 | -20℃~80℃ | ||||||
| T7 | -40℃~80℃ | ||||||
| 校准 | |||||||
| CA | 零点、满量程六点压力数据 | ||||||
| CB | 五点全温数据 | ||||||
| 压力量程及单位、压力类型、线缆长度 | |||||||
| 0-70Mpa之间任意可选 绝压(A) 1m或定制长度电缆 | |||||||
| -0.1-70Mpa之间任意可选 密封表压（S）1m或定制长度电缆 | |||||||
| 举例：1 | M | V3 | H | C1 | T1 | CA | 0-70Mpa,绝压（A），1m电缆 |
| 完整型号：PM100-1-M-V3-H-C1-T1-CA，0-70Mpa,绝压（A），1m电缆 | |||||||
