kulite数据采集系统

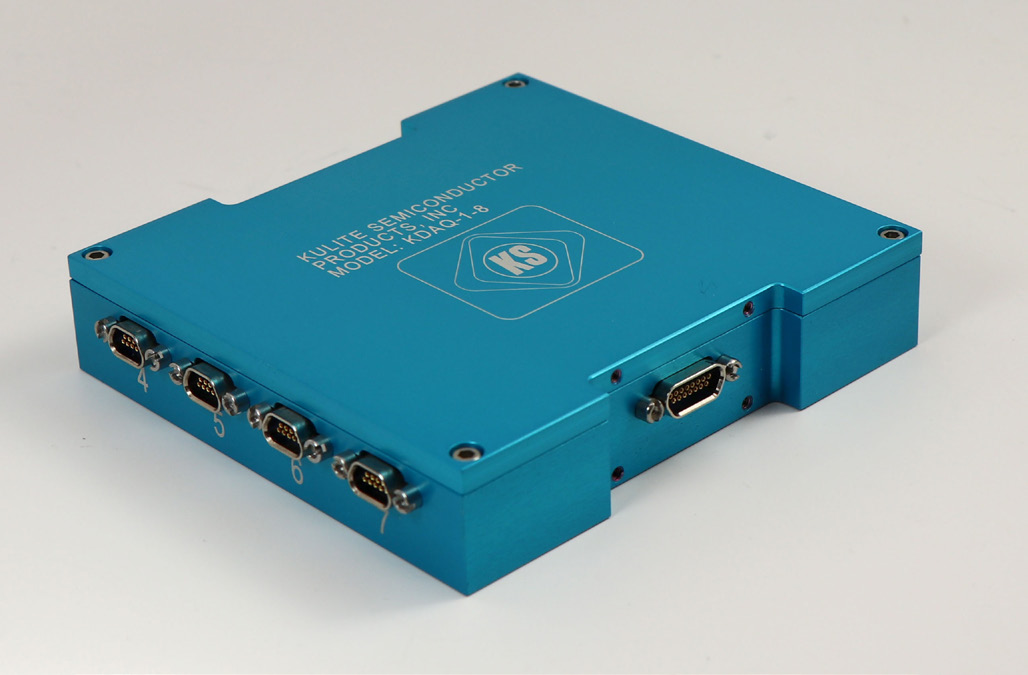

kulite智能数据采集系统 KDAQ-1-8
核心特性
- 宽温工作范围：-40°F 至 +255°F（-40°C 至 +125°C）
- 可选单 / 双以太网、RS-485 输出接口
- 全通道同步采样
- 标配数据采集与校准软件及 LabVIEW® 驱动
- 以太网通信支持 IEEE-1588（精确时间协议 PTP）
工作原理
KDAQ 数据采集系统专为优化 Kulite 压力传感器的压力测量而设计。通过更换通信板即可更改通信接口，便捷适配不同测试环境；双以太网配置支持菊花链组网。该设备共 8 通道，采用 Kulite 第五线测温方案，可同时测量传感器的压力与温度。KDAQ 利用传感器内置或系统预编程的补偿系数，对传感器进行温度补偿并输出修正后数据，即便在数字电路难以耐受的极端恶劣环境下，仍可输出高精度、高速率测量数据。KDAQ 具备 IEEE-1588 授时与全通道同步采样能力，可实现所有传感器间的精准时序同步。可咨询销售工程师订购预配置适配 KDAQ 的 Kulite 压力传感器。
技术参数
输入特性
- 输入类型：10~100mV 电桥传感器 或 100~1000Ω 铂热电阻（RTD）
- 输入耦合：直流（DC）
- 输入阻抗：＞10 MΩ
- 动态范围：75~90 dB（随输入量程变化）
- 额定激励：8~32 VDC
- 最大电流：0.3 A（典型 0.1 A）
- 绝缘电阻：50 VDC 条件下 ≥100 MΩ
输出特性
- 通信接口：以太网 / RS-485
- 分辨率：24 位
- 电压总误差带：全 KDAQ 温域内 ±0.1% FSO
- 静态精度（压力端到端）*：±0.05% FSO
- 压力总误差带 *：-40~+125°C 传感器、KDAQ 温度稳定时 ±0.1% FSO；全 KDAQ 温域内 ±0.25% FSO
- RTD 总误差带 *：-40~+125°C A 级四线制 RTD 条件下 ±1.0°F（±0.55°C）
- 采样速率：4 通道 30,000 S/s/chan；8 通道 20,000 S/s/chan
- 有效过采样：最小 128 倍
- 下采样 / 滤波速率：5000、1000、500、100 S/s
- 可用带宽（±1dB）：DC ~ 0.48× 采样率
- 时间精度：＜1 μs
环境特性
- 工作温度：-40°F 至 +255°F（-40°C 至 +125°C）
- 补偿温度：-40°F 至 +255°F（-40°C 至 +125°C）
- 抗振动：峰值 20g，正弦 10~2000 Hz
物理特性
- 输出连接器：15 针微型 D-Sub
- 传感器连接器：9 针微型 D-Sub
- 重量：约 90g
- 尺寸：长 100mm × 宽 110mm × 高 22mm（4×4.1×0.875 英寸）
注：采用与 KDAQ 匹配校准的传感器，系统完成调零后测量；尺寸为标称值；产品持续改进，规格变更恕不另行通知。
产品应用
一、核心应用领域
- 航空航天
- 高速风洞压力 / 温度同步测量
- 航空发动机燃烧室、涡轮叶片高温动态压力采集
- 火箭推进系统瞬态压力监测
- 航天器在轨环境参数测量
- 汽车与动力
- 内燃机气缸压力循环测试
- 涡轮增压器动态压力监测
- 高压燃油喷射系统动态测量
- 赛车发动机极限工况数据采集
- 工业测控与科研
- 液压 / 气动系统高精度动态监测
- 燃气轮机、压缩机等能源装备状态监测
- 恶劣环境工业自动化数据采集
- 高精度传感器标定与实验室测试
二、关键应用优势
- 极端环境适配：-40~125°C 宽温、抗 20g 振动，满足严苛工况
- 高精度测量：24 位分辨率、微秒级同步、满量程级高精度
- 同步采集能力：全通道同步采样 + IEEE-1588 PTP，支持多设备分布式同步
- 专用适配性：原生支持 Kulite 压力传感器，内置温度补偿算法
- 小型轻量化：90g、微型接口，适合机载、嵌入式、狭小空间安装
三、应用价值
- 解决高温、高振、强干扰、小空间场景下传统采集设备无法稳定工作的问题
- 满足航空、航天、动力等领域高精度动态压力测试标准
- 支持级联组网，快速搭建分布式同步采集系统
- 配套软件与 LabVIEW 驱动，降低系统集成与开发成本
