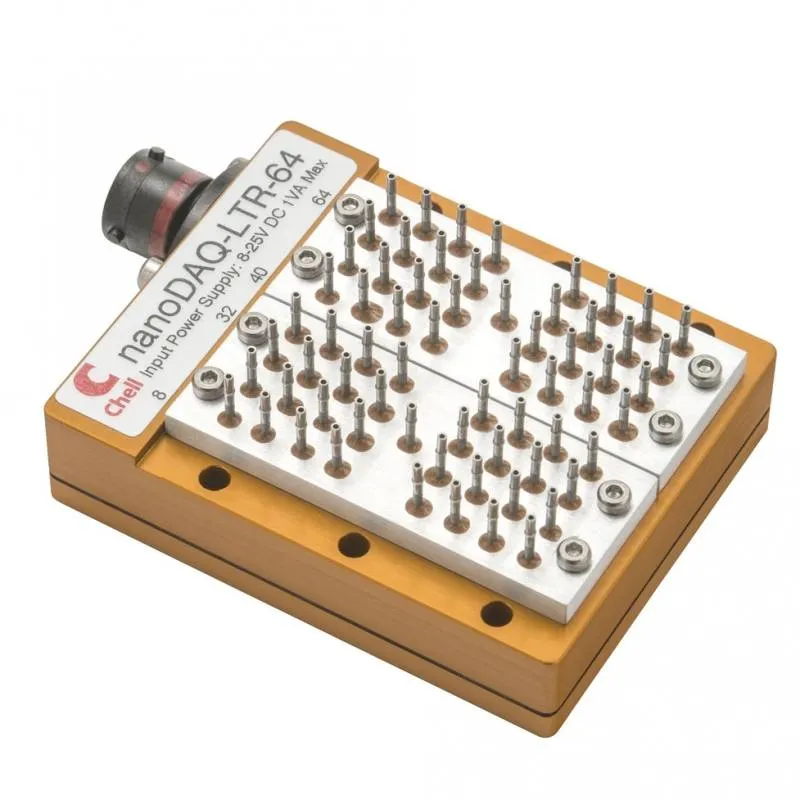

nanoDAQ-LTR-64压力扫描阀
核心特点
64 通道智能压力扫描阀模块，支持工程单位输出
用户可自由切换绝对压力、差压两种测量模式
满量程最高系统精度可达 0.04% FS
搭载 IEEE 1588 PTPv2 硬件时间戳同步功能
全温域温度补偿范围：-20～90℃
百兆以太网、CAN 双总线数据输出
坚固 IP67 密封壳体，适配车载测试场景
内置网页服务器，以太网完成全部参数配置
歧管安装结构，可选直型、斜型两种测针接头板
产品介绍：
nanoDAQ-LTR-64 是 Chell Instruments 全新研发产品，搭载新一代数字压力传感技术。整机采用超薄 64 通道封装，采用可适配歧管的安装结构；可直接安装于用户自有测压歧管，也可选配原厂直型 / 斜型测针接头板使用。
本款智能压力扫描阀可通过以太网、CAN 总线输出经补偿的工程单位压力数据，所有通讯接口输出格式与同系列 nanoDAQ、microDAQ 产品完全通用。整机内置 66 支经温度补偿、信号调理的绝对压力传感器，分为两组 32 通道模组，每组配套 1 路独立参考通道；用户可任选单路参考、两路参考取平均值作为差压计算基准，实现 64 路绝对压力或共差压采集。
用户通过内置网页服务器配置运行参数，包含：绝对 / 差压测量模式、TCP/UDP 网络参数、数据平均滤波、工程单位、CAN 总线、时间戳相关设置。设备硬件实现 IEEE 1588 PTPv2 协议，压力数据时间戳分辨率 1μs；配备硬件 TTL 触发接口，可外接脉冲同步全通道采集。
整机微型壳体 IP67 全密封，可在恶劣环境长期稳定工作。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17 和 35 kPa |
| 通道数量 | 64 通道 |
| 最大采集速率 | 单通道200Hz |
| 数据输出 | |
| 数据输出接口 | CAN 总线、以太网（TCP/IP、UDP）、IENA |
| 以太网规格 | 百兆 TCP/IP 或 UDP 协议（用户自定义配置） |
| CAN规范（仅限直流供电版本） | 2.0B |
| 性能指标 | |
| 差压量程 | |
| 系统精度*（量程 = 35 kPa / 5 psi） | ±0.1%（满量程） |
| 系统精度*（量程 = 17 kPa / 2.5 psi） | ±0.2%（满量程） |
| 系统精度*（量程 = 7 kPa / 1 psi） | ±0.5%（满量程） |
| 绝压量程 | |
差压范围为 103 kPa（15 psi）时，绝压量程为 15~206 kPa（2.2~29.9 psia） | 0.02%FS |
| 差压范围≤35 kPa（5 psi）时，绝压量程为15~115 kPa（2.2~16.8 psia） | 0.04%FS |
| 差压范围为 55 kPa（8 psi）时，绝压量程为 13~160 kPa（1.885~23.2 psia） | 0.04%FS |
| 参考压力范围 | 13~160 kPa（1.89~23.2 psia） |
| 静压限制 | 可忽略 |
| 验证压力 | 50psig(64.5psia) |
| 输出分辨率 | 16bit或±满量程/65536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 16通道 | 77 x50.9 x 14.9mm |
| 重量 | 79 g；装配两块测针板后 104 g |
| 外壳防护等级 | IP67 |
| 测量接口 | 66 路 1.0 mm（0.04"）扩口测针（含 2 路参考通道） |
| 电气参数 | |
| 输入供电 | 8~25VDC |
| 功耗 | 最大1VA |
| 电气接头 | Souriau 8STA0-06-9PN |
| 环境适配参数 | |
| 工作温度范围 | -20~+90℃ |
| 温度补偿范围 | 标准 20~+90℃（可选 - 20~+90℃） |
| 存储温度范围 | -20~+90℃ |
| 环境气压适配 | 100 mbar绝对压力（海拔 52000 英尺）~2.5 bar绝对压力 |
| 振动耐受 | 航空标准 DO160E 航空 S 类 W 曲线，单轴 1 小时，20g、2kHz 风扇叶片工况 |
| 冲击耐受 | 航空标准 DO160F 第 7 节，40g、11m/s 风扇叶片脱落冲击 |
| 最大相对湿度 | 50℃环境下最高 95%，无凝露 |
| 时序与数据同步 | |
| 时间戳方案 | IEEE 1588 PTPv2 精密时钟协议 |
| 时间戳分辨率 | 1 μs |
| 硬件触发（仅直流供电型号支持） | 5 V TTL 脉冲，最高 400 Hz，最低 2 Hz |

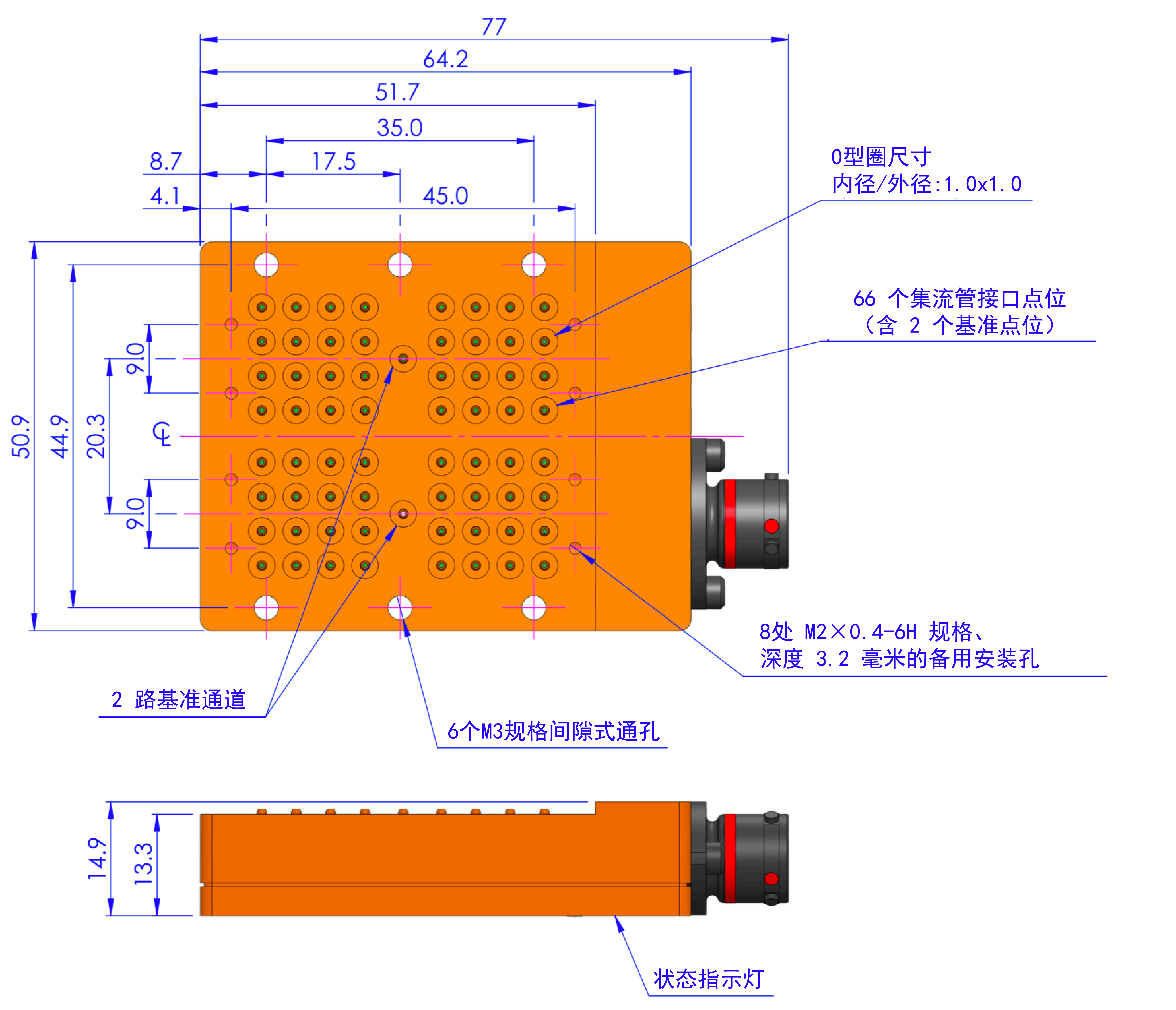

尺寸（mm）:
