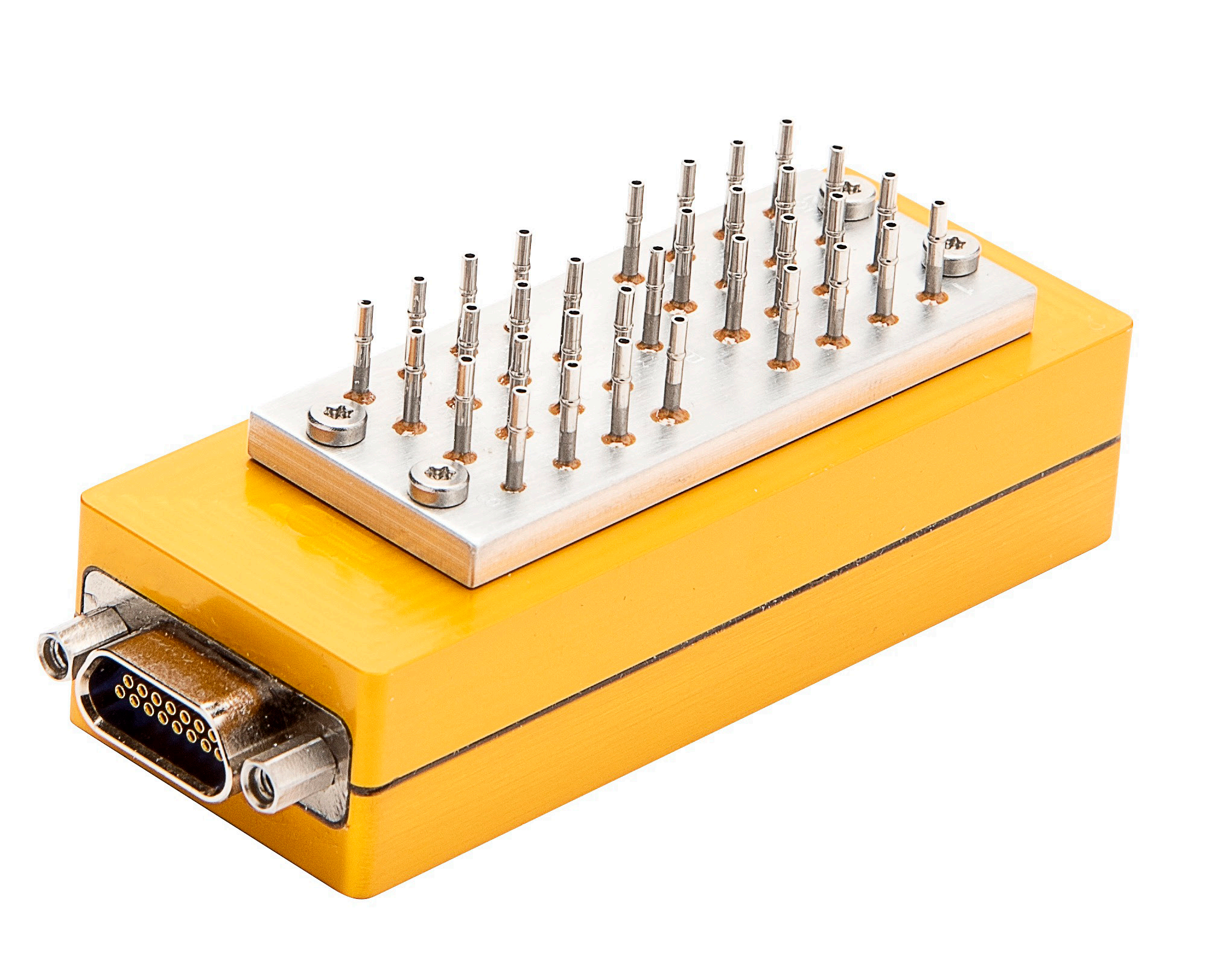

nanoCAT-LTM-32
核心特点
·32通道智能EtherCAT压力扫描模块，配备工程单元输出接口
•歧管安装座，便于集成
·用户可选择的绝对或差分测量
•最高可达0.04%的FS准确率输出
•在0至90 ° C范围内实现热补偿（可选范围：-20至90 ° C）
·通过 EtherCAT 和 CAN 协议进行输出
·专为车载应用设计的坚固外壳，密封等级达IP67
•可通过以太网进行完全配置，并内置Web服务器
产品介绍：
nanoCAT- LTM -32是Chell Instruments公司推出的又一创新产品，采用了数字传感器领域的最新技术。
nanoCAT- LTM -32与其姊妹产品nanoCAT-LTR-64和nanoCAT-LTS-32一样，是一款完全可配置的智能压力扫描阀，可通过EtherCAT和CAN总线以工程单位输出压力数据。与管状结构不同，nanoCAT- LTM -32采用与nanoCAT-LTR-64相同的歧管安装结构。
该产品可搭配Chell提供的可拆卸顶板使用，亦可搭配根据Chell提供的图纸和模型定制的客户专用歧管使用。使用EtherCAT可为用户带来以下优势：
·更高的带宽。EtherCAT的效率远高于以太网，从而能够更便捷地从多个设备获取高速数据。
·非供应商特定协议。由于nanoCAT-LT遵循EtherCAT标准，无需编写特殊代码即可实现与其接口连接。
·集成时间戳功能。EtherCAT协议内置分布式时钟，可将数据的时间戳精度控制在± 20μS 范围内。
·EtherCAT系统不受网络拓扑结构影响，其设备可设计为以菊花链形式连接成环形或星形配置。
nanoCAT- LTM -32采用33个经过热补偿和校准的绝对传感器，可针对参考端口提供32种绝对值或差值测量结果。为减小封装尺寸，nanoCAT- LTM -32采用单一连接器同时支持EtherCAT输入与输出接口。nanoCAT- LTM -32的配置通过内置Web服务器完成。当设备通电且连接器上的链接处于激活状态时，设备将以以太网模式启动以便进行配置；移除该链接后，设备将切换至EtherCAT模式，可与EtherCAT主设备通信。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17 和 35 kPa |
| 通道数量 | 32通道 |
| 最大采集速率 | 单通道200Hz（在 689 和 1034 kPa 的范围内） |
| 数据输出 | |
| 输出格式 | CAN 及 EtherCAT |
| 以太网规格 | 兼容 ETG 标准的 EtherCAT 从站设备 |
| CAN规范 | CAN 2.0B |
| 性能指标 | |
| 绝压量程 | |
| 系统精度*（量程 = 35 kPa / 5 psi） | ±0.1%（满量程） |
| 系统精度*（量程 = 17 kPa / 2.5 psi） | ±0.2%（满量程） |
| 系统精度*（量程 = 7 kPa / 1 psi） | ±0.5%（满量程） |
| 差压量程≤35 kPa（5 psi）时，绝压量程为15~115 kPa（2.2~16.8 psia） | 0.04% FS |
| 参考压力范围 | 13~160 kPa（1.89~23.2 psia） |
| 管线压力效应 | 可忽略 |
| 验证压力 | 50 psig (64.5 psia) |
| 输出分辨率 | 16bit或量程/65536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 尺寸 | 72.8 × 26.8 × 16.1mm（不含管状板） |
| 重量 | 40g |
| 外壳防护等级 | IP67 |
| 测量接口 | 可选管板上设有33个尺寸为33×1.0mm（0.04"）的凸起管状结构（直线或呈 60° 角倾斜） |
| 电气参数 | |
| 输入供电 | 8~25VDC |
| 功耗 | 最大值2VA |
| 电气接头 | 15芯公头微小型D型连接器（Glenair MWDM2L-15PS） |
| 环境适配参数 | |
| 工作温度区间 | -20~+90℃ |
| 温度补偿区间 | 标准 0~+90℃（可选 - 20~+90℃） |
| 存储温度区间 | -20~+90℃ |
| 环境气压适配 | 绝压量程：100 mbar（对应海拔 52,000 英尺）至 2.5 bar |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 千赫兹） |
| 冲击耐受 | 航空标准 DO160F 第 7 章节风扇叶片脱落工况（40g，11 米 / 秒） |
| 最大环境湿度 | 在50°C条件下为95%（非冷凝型） |
| 时间/数据同步 | |
| 时间戳 | EtherCAT |
| *精度指标包括在整个工作温度范围内存在的非线性、滞后效应、不可重复性以及热增益误差。 | |

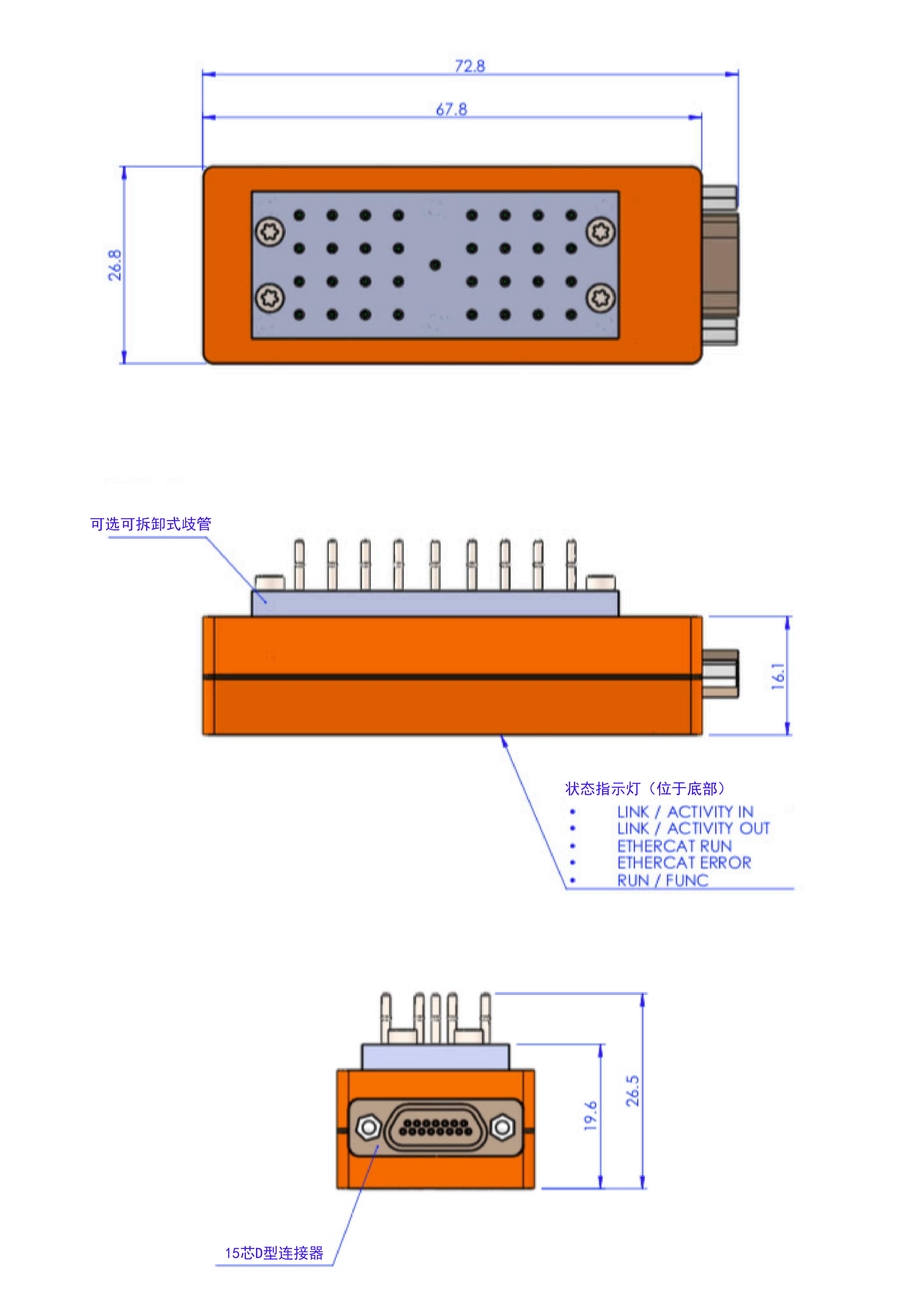

尺寸（mm）：

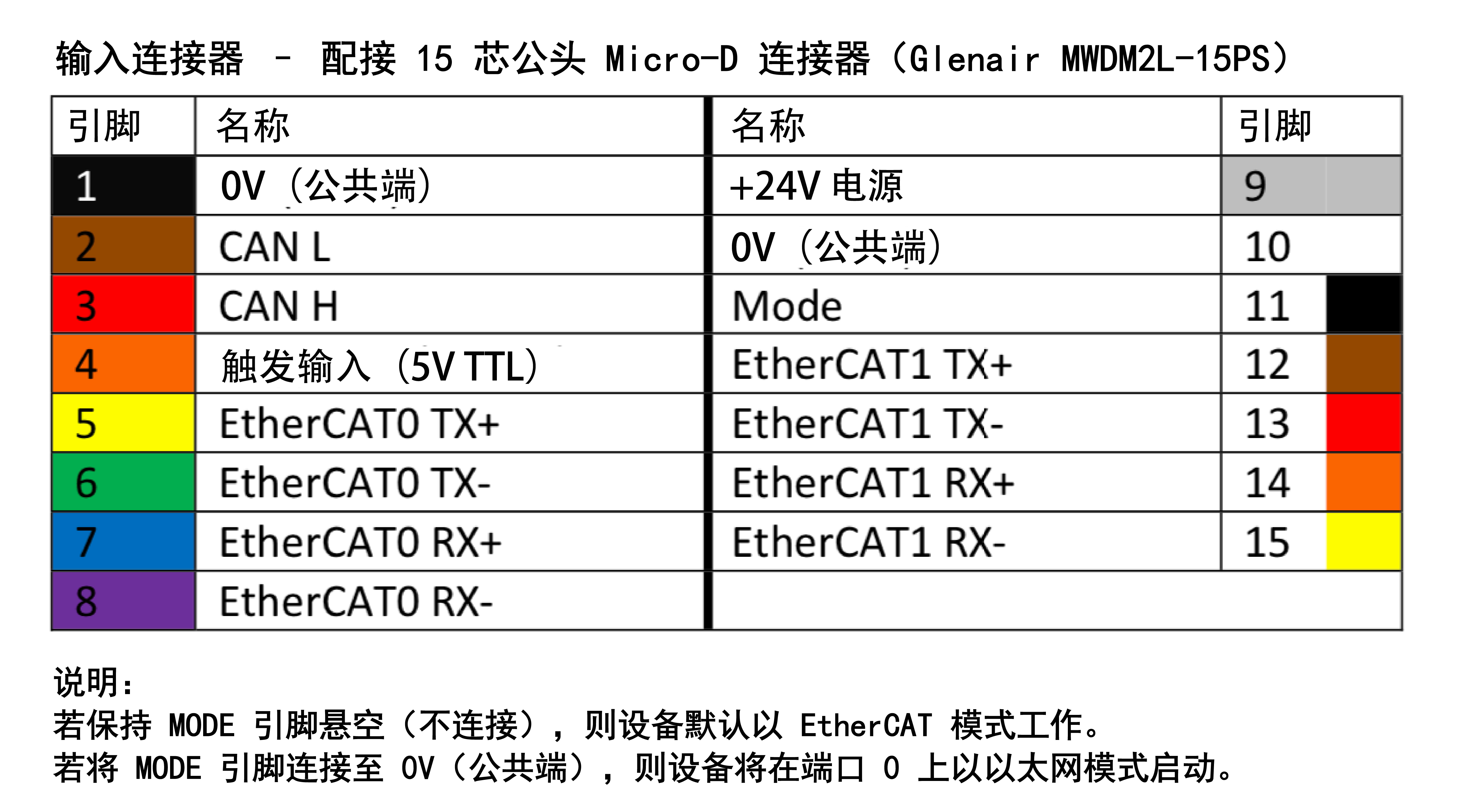

连接器引脚布局：
