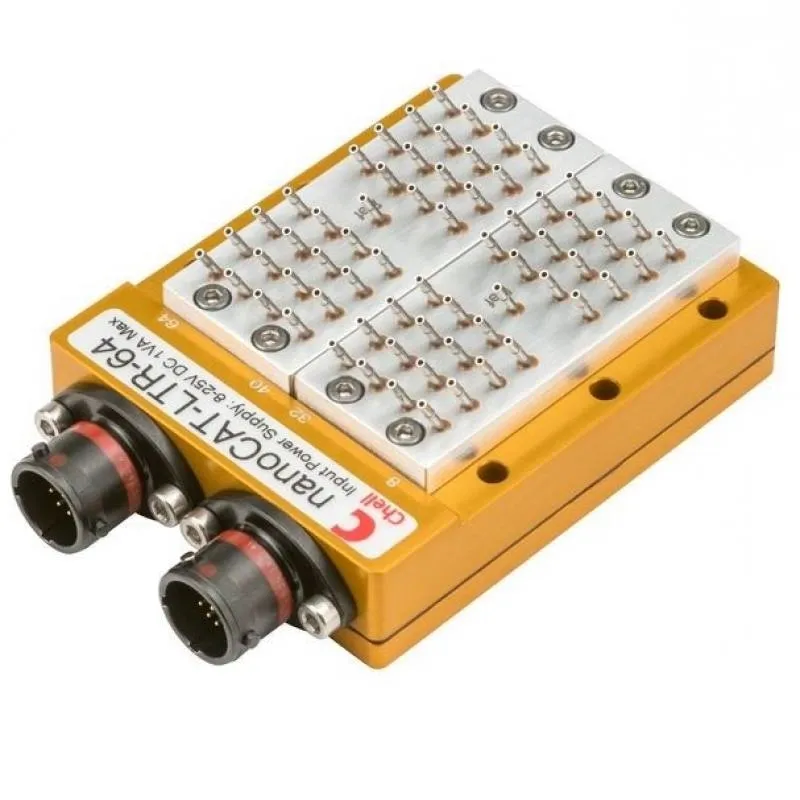

nanoCAT-LTR-64压力扫描阀
核心特点
64 通道智能 EtherCAT 压力扫描模块，原生输出工程单位压力数据
支持用户自主切换绝对压力、差压两种测量模式
满量程最高测量精度可达 0.04% FS
标准温度补偿区间 0~90℃，可选 - 20~90℃宽温补偿
双总线输出：EtherCAT 工业实时总线 + CAN 2.0B 总线
IP67 全密封高强度壳体，适配车载、赛车等严苛测试环境
内置网页服务器，以太网模式完成整机全参数配置
歧管直装结构，可选直型 / 60° 斜型可拆卸测针面板
产品介绍：
nanoCAT-LTR-64 是 Chell Instruments 全新一代数字压力扫描阀，搭载最新数字传感技术，属于全参数可配置型智能采集设备，可通过 EtherCAT、CAN 总线输出标准工程单位压力数据。
EtherCAT 总线四大核心优势
高带宽高效率：传输效率远优于传统以太网，多台设备组网高速采集更便捷；
通用标准化协议：完全遵循 ETG EtherCAT 行业标准，无需开发专属适配程序；
原生分布式时钟时标：协议内置时钟同步，数据时间戳误差≤±20μs；
拓扑无限制：兼容菊花链、环形、星形任意组网布局。
整机内置 66 支经温度补偿、信号调理的绝对压力传感器，分为两组 32 通道模组，每组配备独立参考通道；三种基准配置方式可选：① 每组 32 通道单独使用本组参考口；② 全部 64 通道共用单一路参考；③ 两路参考压力取平均值作为全局基准。
设备模式切换逻辑
上电时在 EtherCAT 输出接口插入配置短接头，设备启动以太网模式，可登录内置网页服务器调试参数；移除短接头并重启设备，自动切入默认 EtherCAT 从站工作模式。
整机为 IP67 密封微型壳体，配备两块可拆卸测针面板，可选 1mm 直型或 60° 斜型扩口测针；机内传感器耐压 50 psig，大幅降低现场超压损坏风险。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17 和 35 kPa |
| 通道数量 | 64 路测量通道，分为两组 32 通道，每组配独立参考口 |
| 最大采集速率 | 单通道200Hz |
| 数据输出 | |
| 输出格式 | CAN 及 EtherCAT |
| 以太网规格 | 兼容 ETG 标准的 EtherCAT 从站设备 |
| CAN规范 | CAN 2.0B |
| 性能指标 | |
| 绝压量程 | |
| 系统精度*（量程 = 35 kPa / 5 psi） | ±0.1%（满量程） |
| 系统精度*（量程 = 17 kPa / 2.5 psi） | ±0.2%（满量程） |
| 系统精度*（量程 = 7 kPa / 1 psi） | ±0.5%（满量程） |
| 差压量程≤35 kPa（5 psi）时，绝压量程为15~115 kPa（2.2~16.8 psia） | 0.04% FS |
| 差压量程为 55 kPa（8 psi），绝压量程为 13~160 kPa（1.885~23.2 psia） | 0.04% FS |
| 参考压力范围 | 13~160 kPa（1.89~23.2 psia） |
| 静压限制 | 可忽略 |
| 验证压力 | 50 psig (64.5 psia) |
| 输出分辨率 | 16bit或±满量程/65536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 尺寸 | 77 × 50.9 × 14.9mm（不含测针面板） |
| 重量 | 裸机 90g；装配两块测针面板后 115g |
| 外壳防护等级 | IP67 |
| 测量接口 | 两块可拆卸面板，各 33 路 1.0mm 扩口测针（直型 / 60° 斜型可选） |
| 电气参数 | |
| 输入供电 | 8~25VDC |
| 功耗 | 最大值1VA |
| 电气接头 | 两路 Souriau 8STA0-06-9PN 航空圆形连接器（EtherCAT 输入、输出各一路） |
| 环境适配参数 | |
| 工作温度区间 | -20~+90℃ |
| 温度补偿区间 | 标准 0~+90℃（可选 - 20~+90℃） |
| 存储温度区间 | -20~+90℃ |
| 环境气压适配 | 100 mbar 绝压（海拔 52000 英尺）~ 2.5 bar 绝压 |
| 振动耐受 | 航空标准 DO160E 航空 S 类 W 曲线，单轴持续 1h，20g、2kHz 风扇叶片工况 |
| 冲击耐受 | 航空标准 DO160F 第 7 节，40g、11m/s 风扇叶片脱落冲击 |
| 最大环境湿度 | 50℃环境下最高 95% 相对湿度，无凝露 |
| 时间/数据同步 | |
| 时间戳 | EtherCAT 分布式时钟 |
| *精度指标包括在整个工作温度范围内存在的非线性、滞后效应、不可重复性以及热增益误差。 | |

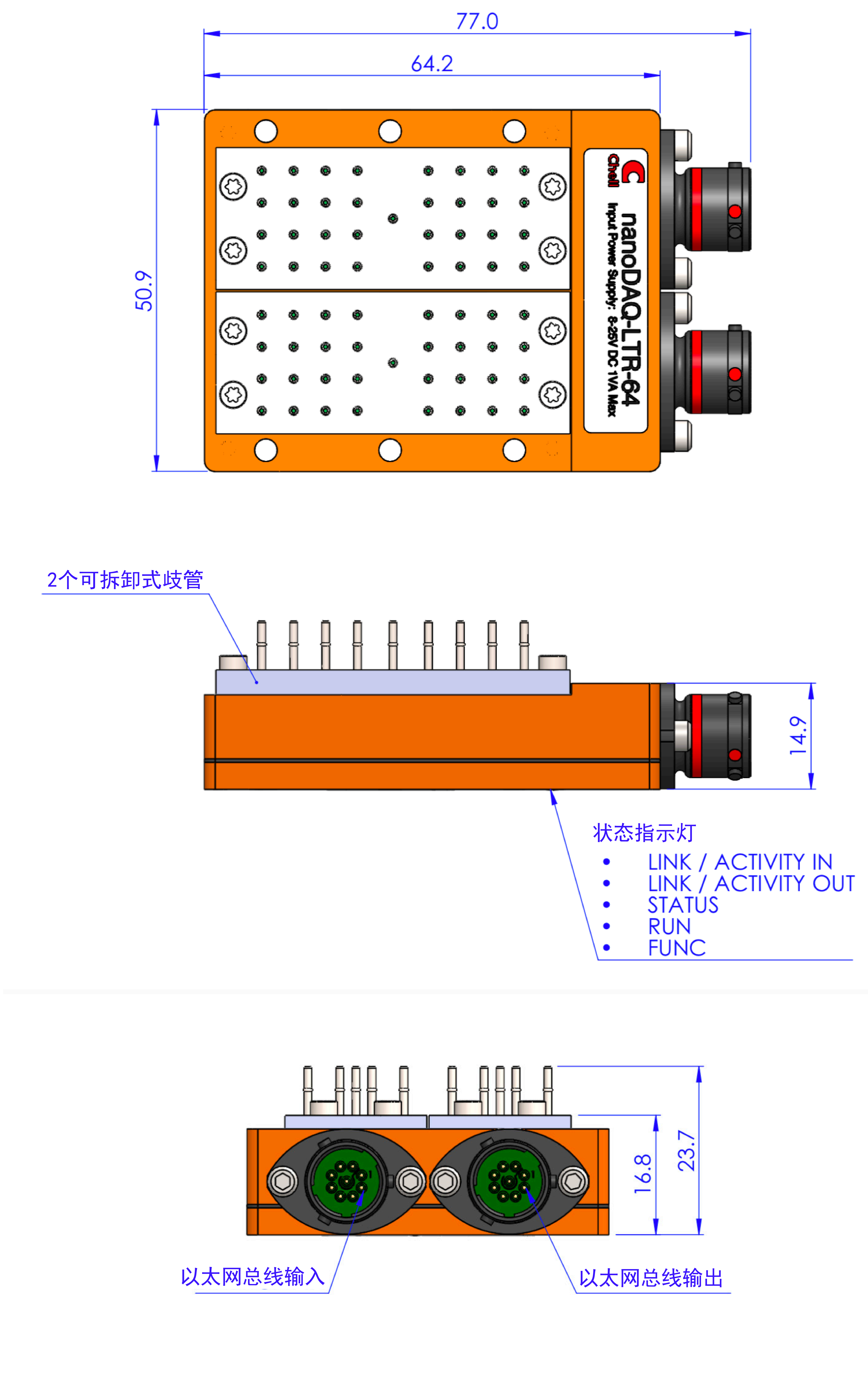

尺寸（mm）：
