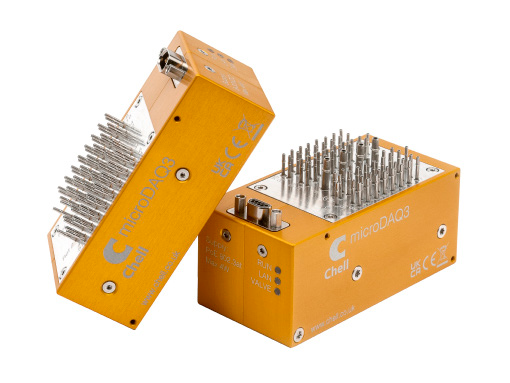

microDAQ3 64 通道高端压力扫描阀
产品核心亮点
- 全新高端数字传感器技术架构
- 顶尖数据采集性能：满量程最高精度可达 0.02% FS
- 高速采集：单通道最高 400Hz 采样速率
- 支持绝对压力、差压两种测量模式
- 可选电控吹扫调零阀，实现管路吹扫与零点复位功能
- 标配 IEEE 1588 PTPv2 硬件时间戳同步
- 温度补偿区间：0~90℃，可选 - 20~90℃宽温补偿
- 每通道独立配置 24 位模数转换器（ADC）
- 数据输出接口：百兆以太网（TCP/UDP）、CAN 总线；配套型号 microCAT3 支持 EtherCAT
- 可选快拆式测压接头顶板
- 内置网页服务器，可通过以太网完成全部参数配置
产品概述
Chell microDAQ3 实现压力扫描阀技术跨越式升级。设备搭载高精度数字传感器，搭配先进处理器架构，是目前市场上精度最高、功能最全面的压力扫描阀。
microDAQ3 可通过以太网、CAN、IENA 协议（配套 microCAT3 型号支持 EtherCAT）输出经温度补偿的工程单位差压 / 绝压数据，单通道最高采样速率 400Hz。
本型号可选配电控吹扫阀，实现管路吹扫与零点复位功能。该阀门历经多年研发，集成高精度位置检测与电机电流监测，保障长期运行可靠性。 即便搭载电控吹扫阀，microDAQ3 仍是市面体积最小的数字压力扫描阀；若无需吹扫功能，可选用无阀版本，整机尺寸进一步缩小。
设备搭载高精度传感器，每个测压端口配套两路独立 24 位 ADC：一路采集压力信号，一路采集温度信号。高精度测温可在宽工作温区内几乎完全消除温度带来的测量误差。
microDAQ3 完整继承 Chell 旗下 microDAQ、nanoDaq 系列全部成熟技术，包含内置网页服务器、IEEE 1588 PTP 时间戳、以太网供电、CAN 总线、硬件触发、EtherCAT（microCAT3）等功能。
通用技术参数
| 参数分类 | 参数项 | 技术规格 |
|---|---|---|
| 通用参数 | 可选差压量程 | 1、2.5、5、7、10、17、35、55、103、207、310 kPa |
| 通道数量 | 64 通道 | |
| 最大采集速率 | 单通道 400 次 / 秒；CAN 单报文模式下 200Hz | |
| 数据输出总线 | CAN 总线、以太网（TCP/IP、UDP）、IENA 协议 | |
| 以太网规格 | 百兆 TCP/IP、UDP 协议，用户可自定义配置 | |
| CAN 总线规格 | CAN 2.0B | |
| 性能参数 | 系统精度 | 详见后文性能表格 |
| 绝对压力量程分档 | 160 kPa、400 kPa | |
| 差压≤55 kPa（8 psid）标定绝压区间 | 0.5 kPa ~ 160 kPa（0.07 psia ~ 23.2 psia） | |
| 差压 103~300 kPa（15~43.5 psid）标定绝压区间 | 0.5 kPa ~ 400 kPa（0.07 psia ~ 58 psia） | |
| 静压限制 | 无限制，仅需保证全部被测压力落在传感器绝对量程内 | |
| 破坏压力（全量程通用） | 689 kPa（100 psig） | |
| 输出分辨率 | 16 位，± 满量程 / 65536 | |
| 系统原生分辨率 | 24 位 | |
| 机械尺寸 | 带阀机型（宽 × 深 × 高，不含测压接头） | 80 × 39 × 34 mm |
| 无阀机型（宽 × 深 × 高，不含测压接头） | 80 × 39 × 27 mm | |
| 整机重量（带阀 / 无阀） | 205 g / 157 g | |
| 外壳防护等级 | IP54 | |
| 标准测压接头 | 1.0 mm（0.04"）扩口接头 | |
| 吹扫接头（仅带阀机型） | 2.3 mm（0.09"）扩口接头 | |
| 最大吹扫压力 | 10 bar 表压 | |
| 吹扫流量 | 吹扫气源 1 bar：22 SLPM；2 bar：46 SLPM；3 bar：66 SLPM | |
| 电气参数 | 直流供电输入 | 8~30 VDC |
| 整机功耗 | 无阀版 1W；带阀版 4W | |
| 9 针微型 D 型连接器（标配） | 9 针微型 D 型母座；推荐配套插头：Glenair MWDM2L-9PS（焊杯款） | |
| Souriau 8STA 航空连接器（可选） | Souriau 8STA-06-9PN | |
| 环境耐受 | 工作温度范围 | -40 ~ +90℃ |
| 温度补偿区间 | 标准 0 ~ +90℃；可选 - 20 ~ +90℃ | |
| 存储温度范围 | -40 ~ +90℃ | |
| 适用环境大气压 | 5 mbar 绝压～2.5 bar 绝压 | |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续 1 小时；风扇叶片冲击工况（20g，2kHz） | |
| 冲击耐受 | 航空标准 DO160F 第 7 节，风扇叶片脱落冲击（40g，11 m/s） | |
| 辐射发射 | 军用标准 MIL-STD-461E RE102 | |
| 传导发射 | 军用标准 MIL-STD-461E / MIL-STD-461C | |
| 备注 | 本产品不可用于安全关键场景，不可作为保障人身、财产安全的防护设备 | |
| 时序同步 | 时间同步协议 | IEEE 1588 PTPv2 |
| 时间戳分辨率 | 1 μs | |
| 硬件触发信号 | 5 V TTL 脉冲，最高 400 Hz，最低 2 Hz |
差压量程性能参数表
| 差压量程（±） | 等效水柱 / 英制量程 | 传感器最大绝对量程 | 输出分辨率 (Pa) | 标准偏差 (Pa) | 95% 置信区间总误差 |
|---|---|---|---|---|---|
| 1 kPa | 4 '' 水柱 | 0.5 ~ 175 kPa | 0.03 | 0.91 | 1.82 Pa / 0.2%FS |
| 2.5 kPa | 10 '' 水柱 | 0.5 ~ 175 kPa | 0.08 | 0.91 | 1.82 Pa / 0.07%FS |
| 5 kPa | 20 '' 水柱 | 0.5 ~ 175 kPa | 0.15 | 0.91 | 1.82 Pa / 0.04%FS |
| 7 kPa | 1 psi | 0.5 ~ 175 kPa | 0.21 | 1.10 | 2.26 Pa / 0.03%FS |
| 10 kPa | 1.5 psi | 0.5 ~ 175 kPa | 0.31 | 1.25 | 2.50 Pa / 0.03%FS |
| 17 kPa | 2.5 psi | 0.5 ~ 175 kPa | 0.52 | 1.50 | 3.00 Pa / 0.02%FS |
| 35 kPa | 5 psi | 0.5 ~ 175 kPa | 1.00 | 2.01 | 7.00 Pa / 0.02%FS |
| 55 kPa | 8 psi | 0.5 ~ 175 kPa | 1.70 | 1.71 | 11.0 Pa / 0.02%FS |
| -83 ~ 103 kPa | -12 ~ 15 psi | 0.5 ~ 400 kPa | 3.15 | 3.00 | 20.0 Pa / 0.02%FS |
| -83 ~ 207 kPa | -12 ~ 30 psi | 0.5 ~ 400 kPa | 6.30 | 5.00 | 40.0 Pa / 0.02%FS |
| -83 ~ 300 kPa | -12 ~ 43.5 psi | 0.5 ~ 400 kPa | 9.50 | 9.00 | 60.0 Pa / 0.02%FS |
备注：
- 差压量程基准参考压力为 1 bar；参考压力可浮动，所有测量值不得超出传感器最大绝对量程；
- 最大绝对量程是传感器允许最大绝对压力范围；
- 测试条件：100Hz 采样，16 次数据平均滤波，完成零点复位后采集；
% FS 代表对应差压量程满量程百分比；误差定义见上文。 * 注：100 psi、150 psi 高压量程参数请查阅 32MD3-HP 手册。
绝对压力量程性能参数表
| 绝对压力量程 | 输出分辨率 (Pa) | 标准偏差 (Pa) | 95% 置信区间总误差 | |
|---|---|---|---|---|
| 55 kPa（8 psi）及以下差压机型 | ||||
| 0.5 ~ 160 kPa（0.07 ~ 23.2 psia） | 2.24 | 1.6 | 30 Pa / 0.02%FS | |
| 103/207/300 kPa（15/30/43.5 psi）差压机型 | ||||
| 0.5 ~ 400 kPa（0.07 ~ 58.01 psia） | 6.10 | 6.0 | 60 Pa / 0.02%FS | |
绝对压力传感器：信息更全面、性能更优异
microDAQ3 配备两种规格绝对压力传感器（160kPa、400kPa），测量通道与两路参考通道共用同规格传感器。整机在完整绝对量程内完成出厂标定，用户可根据使用场景自定义绝压输出量程，充分优化 16 位输出分辨率。
差压输出模式下，两路参考通道可单独使用或取平均值，测量通道压力减去参考压力得到差压数值。设备出厂按指定差压量程预标定，最大化 16 位输出分辨率；只要被测压力区间落在传感器绝压量程内，即可兼容任意静压工况。
采用绝对压力传感器带来多项核心优势：
- 用户可一键切换绝对压力、差压两种测量模式；
- 传感器端直接数字化压力、温度信号，测量精度高、噪声极低；
- 温度性能大幅提升，测量结果不受 ADC、传感器激励源温漂系数影响；
- 输出差压数据的同时同步输出参考通道绝压，无需额外外接大气压力传感器；
- 全部通道统一输出绝压数据，可完全取消外部参考气源；
- 无内置参考腔容积，对参考压力变化（如海拔波动）响应速度更快，显著提升数据采集质量。
数字传感器：数据质量革命性提升
microDAQ3 搭载的数字传感器可输出极高质量采集数据。每路传感器同步输出压力、温度信号，经厂商专属温度补偿算法运算后，整机测量性能树立行业新标准，相比上一代 microDAQ2 实现大幅提升。
误差直方图对比可见：15 psid 量程 microDAQ3，性能全面优于搭载传统模拟传感器、数字温度补偿（DTC）的 microDAQ2；即便老款设备开启在线校准，microDAQ3 的数据精度仍更优异。 该性能优势可省去在线校准工序，多数工况下甚至无需频繁零点复位。
吹扫阀组件说明
本款全新电控吹扫阀历经多年研发，无需外接气源驱动，采用高精度大扭矩电机 + 齿轮箱结构驱动；阀门位置控制精度 5μm，实时监测电机工作电流，保障长期稳定、可重复的吹扫动作。
阀门完成 10000 次循环耐久测试，内置循环计数功能，便于提前规划设备维护；阀门吹扫流量经全压力区间标定，吹扫流量优于市面同类压力扫描阀。

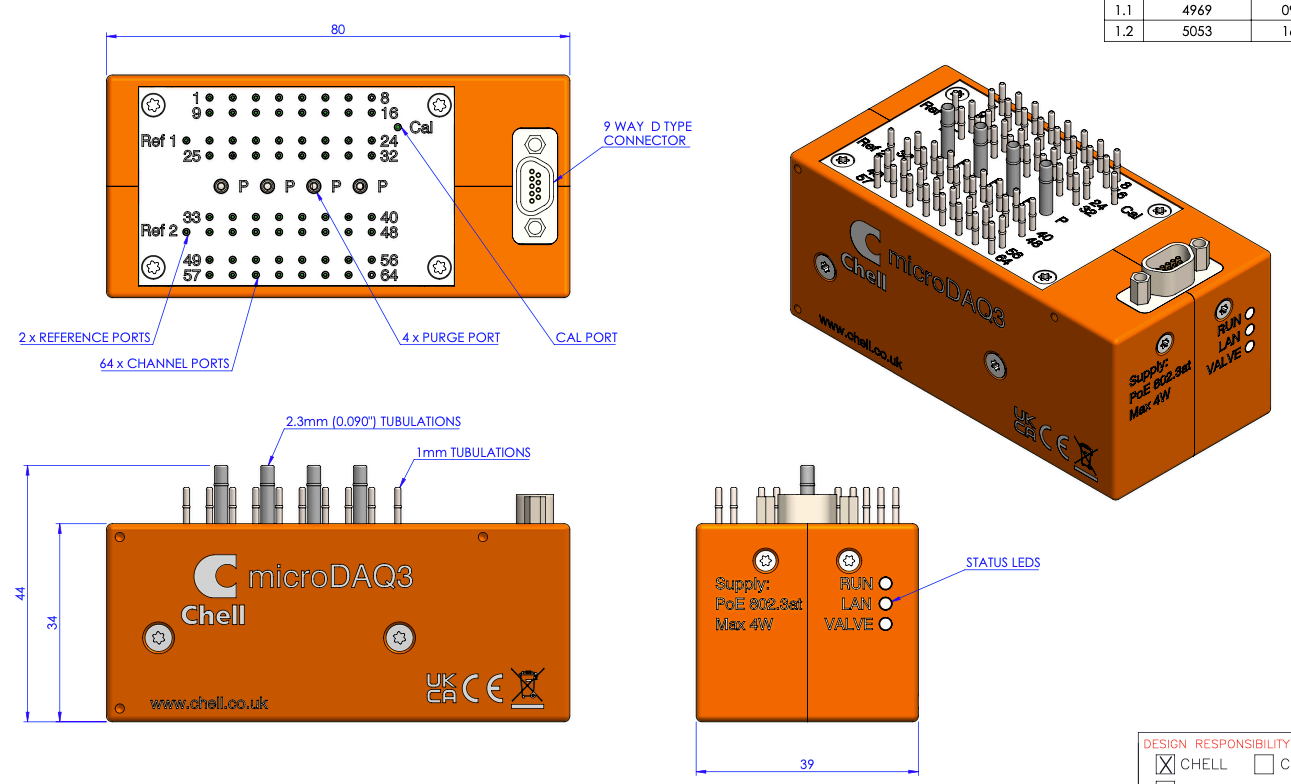

带阀产品尺寸

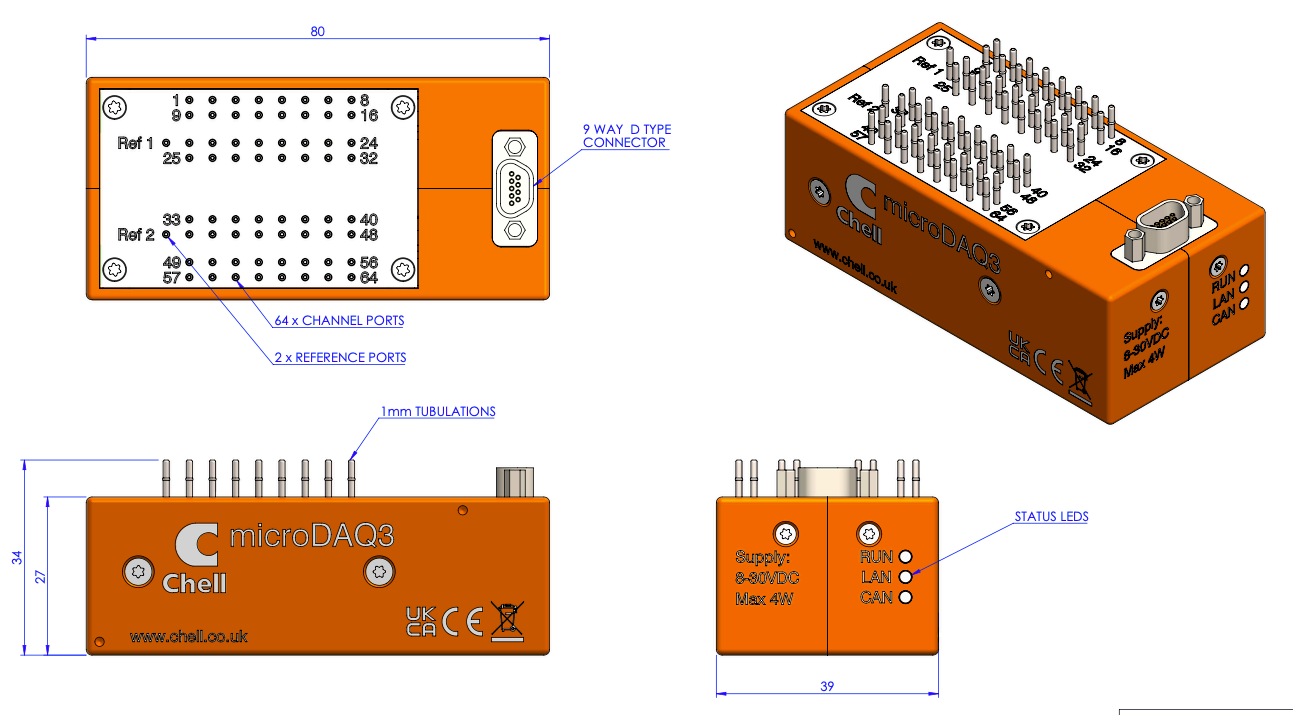

无阀产品尺寸
快拆式接头选配方案
microDAQ3 带阀、无阀版本均可选配快拆（QDC）结构。测压接头板可整体拆卸更换，便于扫描阀在多套管路之间快速切换使用。

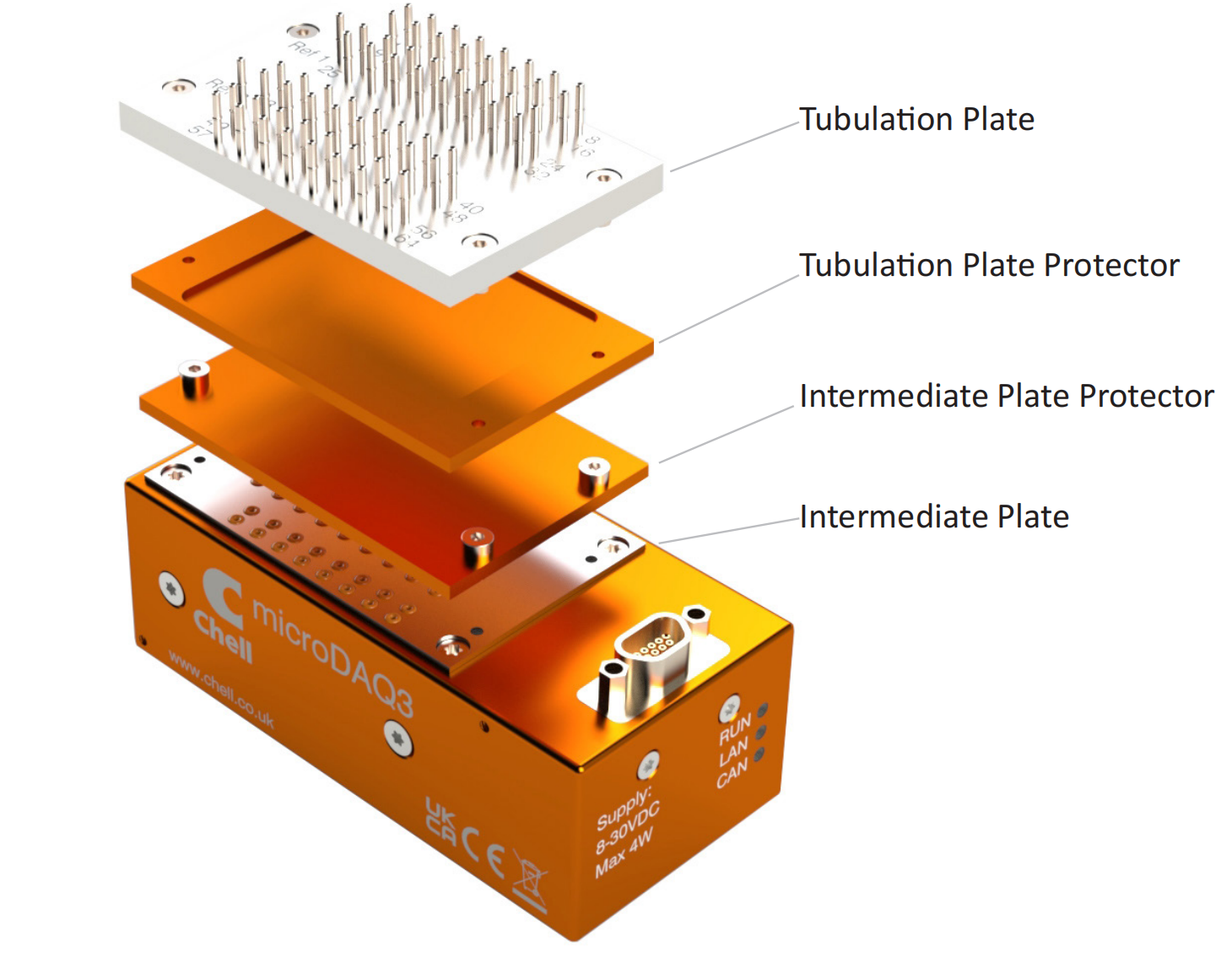

快拆套件包含 4 块板材：中间基板、测压接头板、2 块保护盖板；额外的接头板、保护盖板可单独订货采购。
