Chell Instruments

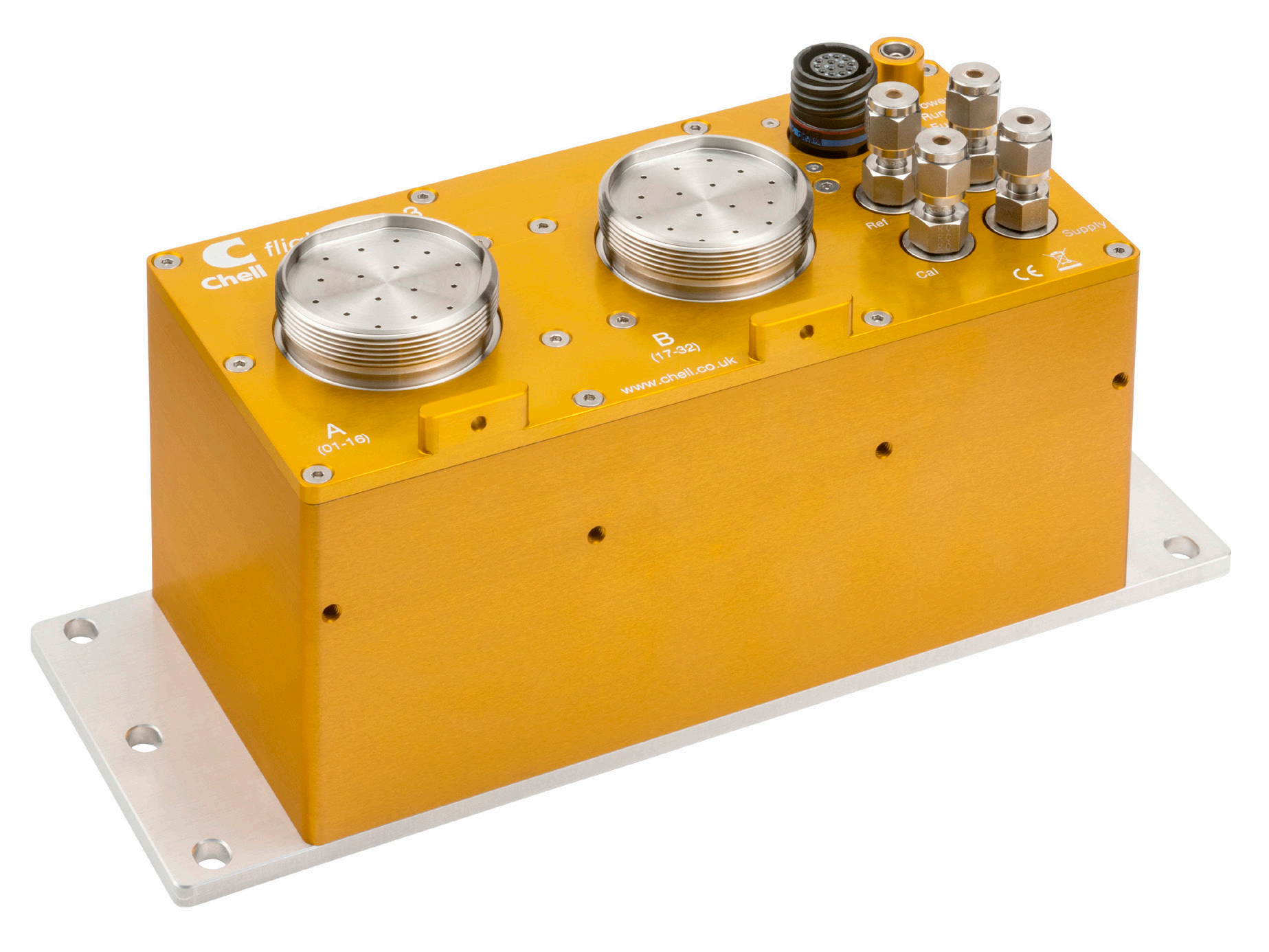

flightDAQ3
核心特点
·数字传感器技术的新颖与先进应用
•可选的 iDDS 接口
•无与伦比的数据质量：最高可达全量数据的0.02%
•高速：每通道 400Hz•
绝对测量值与差值测量结果
•电动驱动的排放与归零阀
•以太网供电•
配备 IEEE 1588 PTPv2 时间戳功能
•适用于低至-40 ° C环境的内置加热器
•每个通道均配备 24 位模数转换器（ADC）
•通过以太网传输（100Mbit TCP/IP/UDP）、Chell原生协议、Netscanner协议、iDDS及 IENA
•快速连接测量接头
•可通过嵌入式Web服务器在以太网环境中实现完全可配置
产品介绍：
ChellfightDAQ3是该公司专为测试舱及飞行应用优化的压力扫描阀产品线中的又一重要进展。该设备采用高精度数字绝对传:感器，即使在最严苛的环境中也能提供无与伦比的性能表现。
flightDAQ3可通过以太网采用Chell原生协议、IENA及iDDS协议，以每通道最高400Hz的速率输出经差分或绝对温度补偿处理的工程单位压力数据。该设备还具备Netscanner仿真模式，并支持部分Netscanner命令指令。
fightDAQ3配备了一个电驱动的梭阀，用于吹扫和归零操作，从而无需像早期版本那样使用高压供液管路。该梭阀具备位置反馈功能、电机电流监测功能以及梭阀运行次数计数功能，有助于规划维护需求。其使用寿命经测试可达10,000次循环。
对于低温应用，该设备配备内置加热器，可确保阀门在低温环境下正常运行。加热器功率可根据不同的供电条件进行选择。此外，还设有内部吹扫控制阀，可在阀门重新投入运行前开启吹扫气体并将其排出。
外部测量连接器采用ChellSQDC系列制造，具有耐用性且具备高温快速接驳特性，兼容柔性管与实心管。校准、参考及吹扫连接均通过5/16-24SAEO型圖凸缘实现，可配备SwagelokB或Chell AS系列快速接头。
flightDAQ3配备智能电源模块，兼容直流电源和PoE供电方式。当检测到直流电源时，飞行数据采集器将始终使用直流供电;否则会与支持PoE功能的交换机协商供电方案。通过添加iDDS运行时许可证，flightDAQ3可完全兼容IDDS安装环境。
技术参数：
| 基础通用参数 | |
| 可选差压量程 | 1、2.5、5、7、10、17、35、55、103、207、310、689、1034 kPa |
| 通道数量 | 32通道 |
| 最大采集速率 | 400Hz（iDDS输出为200Hz） |
| 数据输出 | |
| 数据输出接口 | 以太网（TCP/IP与UDP）、Chell协议及Netscanner协议、 IENA 协议以及iDDS协议（可选） |
| 以太网规格 | 100 Mbps 的 TCP/IP 或 UDP（用户可配置） |
| 性能指标 | |
| 系统测量精度 | 详见下文精度表格 |
| 绝压量程 | 160 kPa、400 kPa、1140 kPa |
| 校准后的绝压量程：差压量程≤55 kPa（8 psid） | 05~160 kPa (0.07~23.2 psia) |
| 校准后的绝压量程：差压量程103~300 kPa (15~43.5 psia) | 0.5~400 kPa (0.07~58 psia) |
| 校准后的绝压量程：差压量程 ≥ 689 kPa（100 psid） | 14~1140 kPa (2~165 psia) |
| 管线压力效应 | 可忽略 |
验证压力 | 量程≤ 8 kPa：50 kPa（64.5 psig）； 量程> 8 kPa：90 kPa（105 psig） |
| 输出分辨率 | 16bit或量程/ 65536 |
| 系统采集分辨率 | 24位 |
| 机械结构参数 | |
| 外形尺寸 | 241 × 89 × 115mm（不含连接 SQDC） |
| 标准壳体重量 | 2kg |
| 外壳防护等级 | IP54 |
| 测量接口 | 1.0毫米或1.6毫米凸形管路，1毫米或1/16英寸实心管——均采用匹配 SQDC 连接 |
| 吹扫、校准、参考端口 | 5/16英寸至24英寸SAE O型圈凸缘 |
| 最大吹扫压力 | 7 bar 表压 |
| 吹扫流量 | 1 bar 时 22SLPM，2 bar 时 46SLPM，3 bar 时 66SLPM |
| 电气参数 | |
| 直流电源 | 电压范围为 18 至 32 VDC（最大绝对值为 60 VDC）；智能传感电源的最大电流为 1.25 A（工作电压为 28 VDC） |
| PoE规范 | IEEE 802.3at（类型2）和IEEE 802.3bt（类型3） |
| 电气接头 | 09-49-15KPT06FS 或 TV06ZN-11-35PN-UWBSB2 |
| 环境适配参数 | |
| 工作温度范围 | -40~+90°C |
| 温度补偿范围 | 加热器开启时，温度范围为 -40~+90°C |
| 存储温度范围 | -55 至 +90°C |
| 环境气压适配 | 绝压量程：5 mbar （52,000英尺）~ 2.5 bar |
| 振动耐受 | 航空标准 DO160E S 类 W 曲线，单轴持续测试 1 小时；模拟风扇叶片故障工况（20g，2 kHz） |
| 冲击耐受 | 航空标准 DO160F 第 7 章 节风扇叶片脱落工况（40g，11 m/s） |
| 最大相对湿度 | 在50°C条件下为95%（非冷凝型） |
| 电磁辐射干扰 | MIL标准461-E：RE102 |
| 传导发射 | MIL标准461-E/MIL标准461-C |
| 时序与数据同步 | |
| 时间戳 | IEEE 1588 PTPv2 |
| 时间戳分辨率 | 1 μs |
| 硬件触发（仅直流供电型号支持） | 5 V TTL 电平脉冲，最高 400 Hz，最低 2 Hz |
flightDAQ3精度——一种计量学方法
2432的性能与灵活性要求采用详细且透明的方法来明确其精度。下表详细列出了分辨率、标准差以及95%置信度（2σ）下的误差值。下述误差数值包含以下所有因素的影响：
•准确度限值（线性）
•重复性
•稳定性（噪声）
•长期漂移（12个月）
•0至90°C范围内的温度误差（参见关于689 kPa和1034 kPa范围的说明）
•分辨率限制
•管线压力影响如需了解性能规格的推导方法，请参阅我们相关的应用说明文档。
差压量程（+/-） Pa1 | 最大绝对值量程2 | 输出分辨率（Pa） | 标准偏差 （Pa）3 | 误差（95%置信度） | ||
| ±Pa | %FS4 | |||||
| 1 kPa | 4"水柱 | 0.5~175kPa | 0.03 | 0.91 | 1.82 | 0.2% |
| 2.5kPa | 10"水柱 | 0.5~175kPa | 0.08 | 0.91 | 1.82 | 0.07% |
| 5kPa | 20"水柱 | 0.5~175kPa | 0.15 | 0.91 | 1.82 | 0.04% |
| 7kPa | 1psi | 0.5~175kPa | 0.21 | 1.1 | 2.26 | 0.03% |
| 10kPa | 1.5psi | 0.5~175kPa | 0.31 | 1.25 | 2.5 | 0.03% |
17kPa | 2.5psi | 0.5~175kPa | 0.52 | 1.5 | 3 | 0.02% |
| 35kPa | 5psi | 0.5~175kPa | 1 | 2.01 | 7 | 0.02% |
| 55kPa | 8psi | 0.5~175kPa | 1.7 | 1.71 | 11 | 0.02% |
| -83~103 kPa | -12~15 psi | 0.5~400kPa | 3.15 | 3 | 20 | 0.02% |
| -83~207 kPa | -12~30 psi | 0.5~400kPa | 6.3 | 5 | 40 | 0.02% |
| -83~300 kPa | -12~43.5 psi | 0.5~400kPa | 9.5 | 9 | 60 | 0.02% |
| -83~689 kPa | -12~100 psi | 1.4~1140kPa | 21 | 16 | 400 | 0.06%5 |
| -83~1034 kPa | -12~150 psi | 1.4~1140kPa | 30 | 18 | 600 | 0.06%5 |
1.差压量程以 1 巴为参考基准。参考压力可以变化，只要所有测量值均在传感器的最大绝压范围内即可 2.传感器的最大绝压范围 3.数据以 100 Hz 采样率采集，并取 16 次平均值 4.%FS 值是指所列差压量程的百分比，误差定义见上文 5.误差在 70 °C 以下（含）以及在 70 °C 至 90 °C 之间均为 ±0.1% FS | ||||||
| 绝压量程 | 输出分辨率（pa） | 标准偏差（Pa）1 | 误差（95%置信度） | ||
| ±Pa | %FS2 | ||||
| 差压量程≤55 kPa（8 psi）时的绝压量程 | |||||
| 0.5~160 kPa | 0.07~23.2 psia | 2.24 | 1.6 | 30 | 0.02% |
| 差压量程为 103 kPa、207 kPa 和 300 kPa (15、30、43.5 psi)时所对应的绝压量程 | |||||
| 0.5~400 kPa | 0.07~58.01 psia | 6.13 | 6 | 60 | 0.02% |
| 差压量程为 689~1034 kPa (100~150psi)时所对应的绝压量程 | |||||
| 14~1140 kPa | 2~165 psia | 17 | 400 | 1000 | 0.01%4 |
1.在精度模式下采集数据，平均次数为16次 2.%FS 值是指所列最大绝对值的百分比 3.绝对范围可由用户配置以提高分辨率 4.误差（温度）最高至 70 °C，在 70 °C 至 90 °C 之间为 ±0.15% FS | |||||
数字传感器——数据质量领域的革命性突破

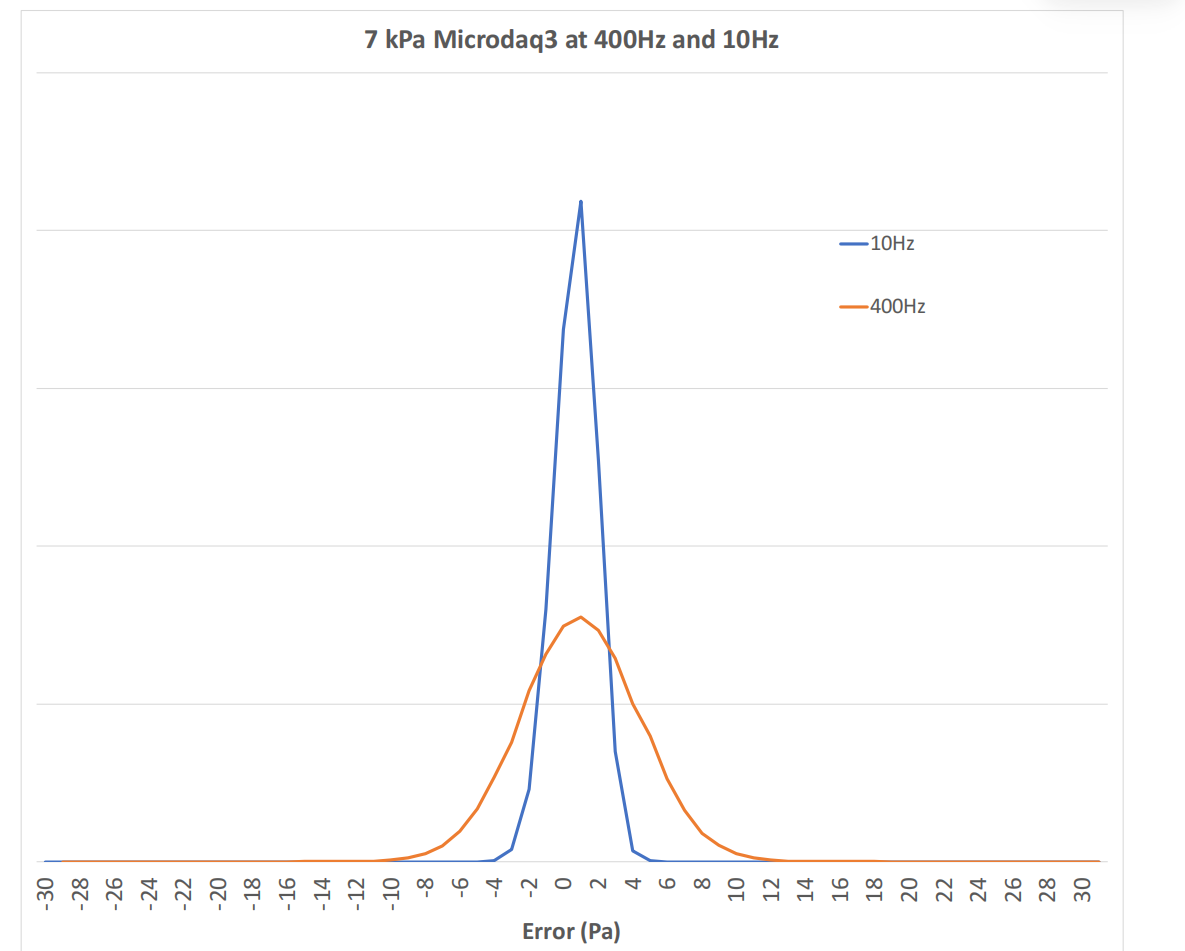

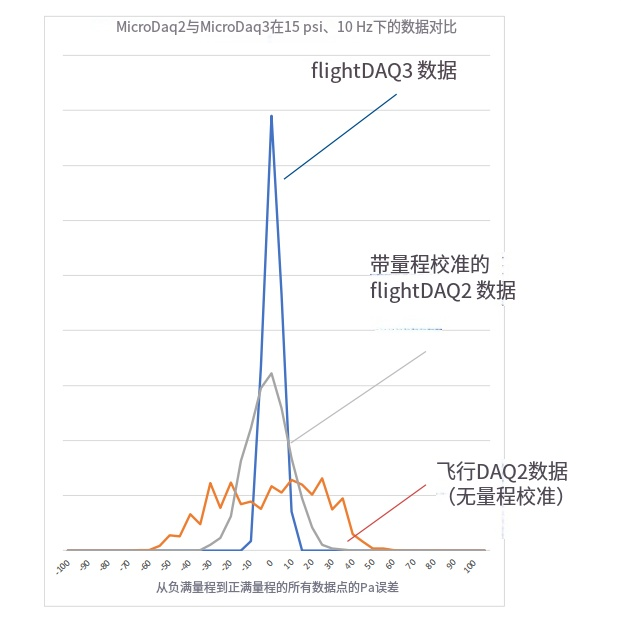

flightDAQ3中使用的数字传感器可提供无与伦比的数据质量。当对每个传感器输出的压力和温度数据采用我们自主研发的热补偿算法进行处理后，其结果不仅为压力扫描仪树立了新标准，相较于flightDAQ2产品系列也实现了显著提升。对面的直方图显示，与采用传统传感器的数字热补偿扫描仪的flightDAQ2数据相比，flightDAQ3的数据为15 psid。该性能方案无需进行在线校准，且在大多数情况下可避免重新归零。
FlightDaq3 气动布局

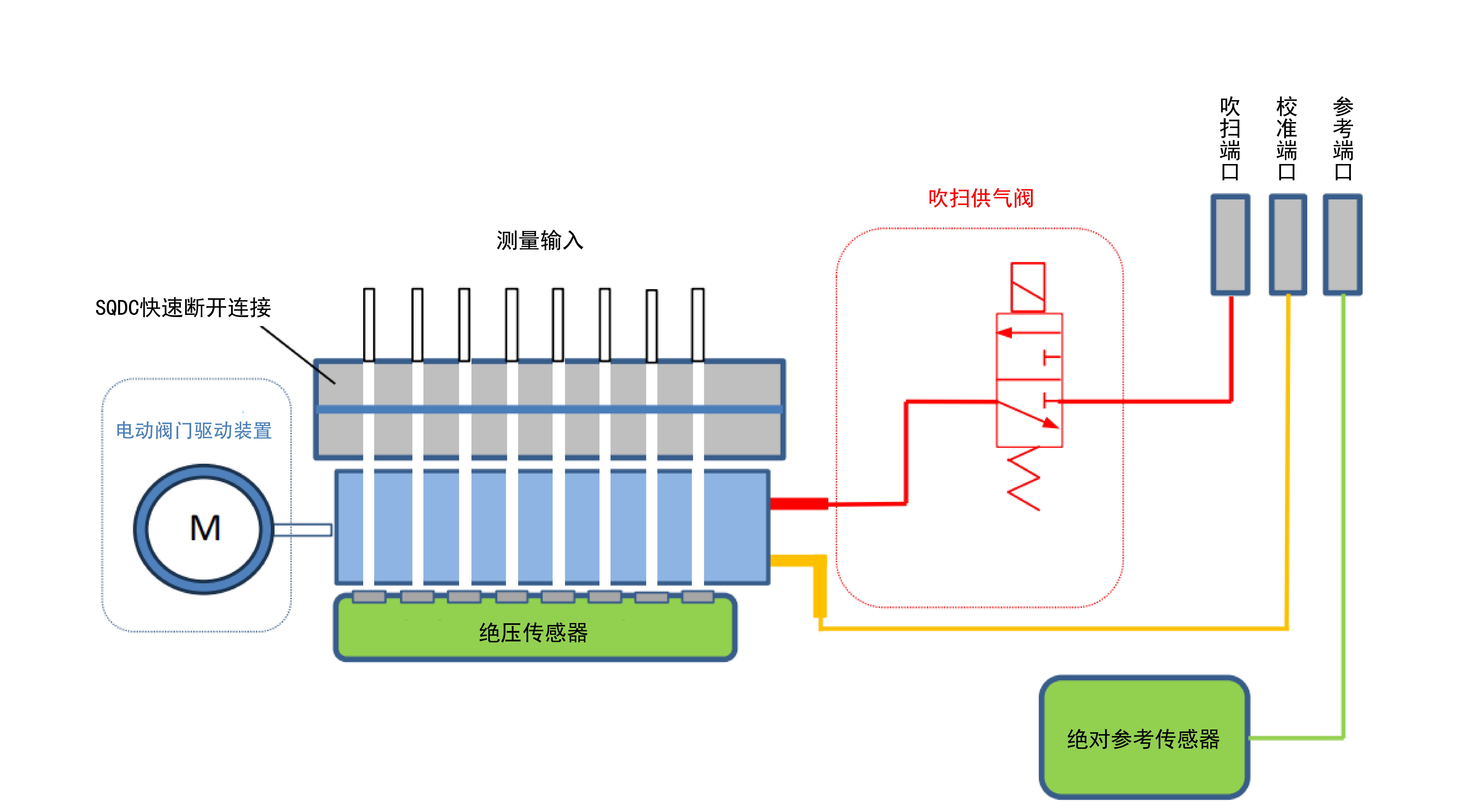

运行模式：

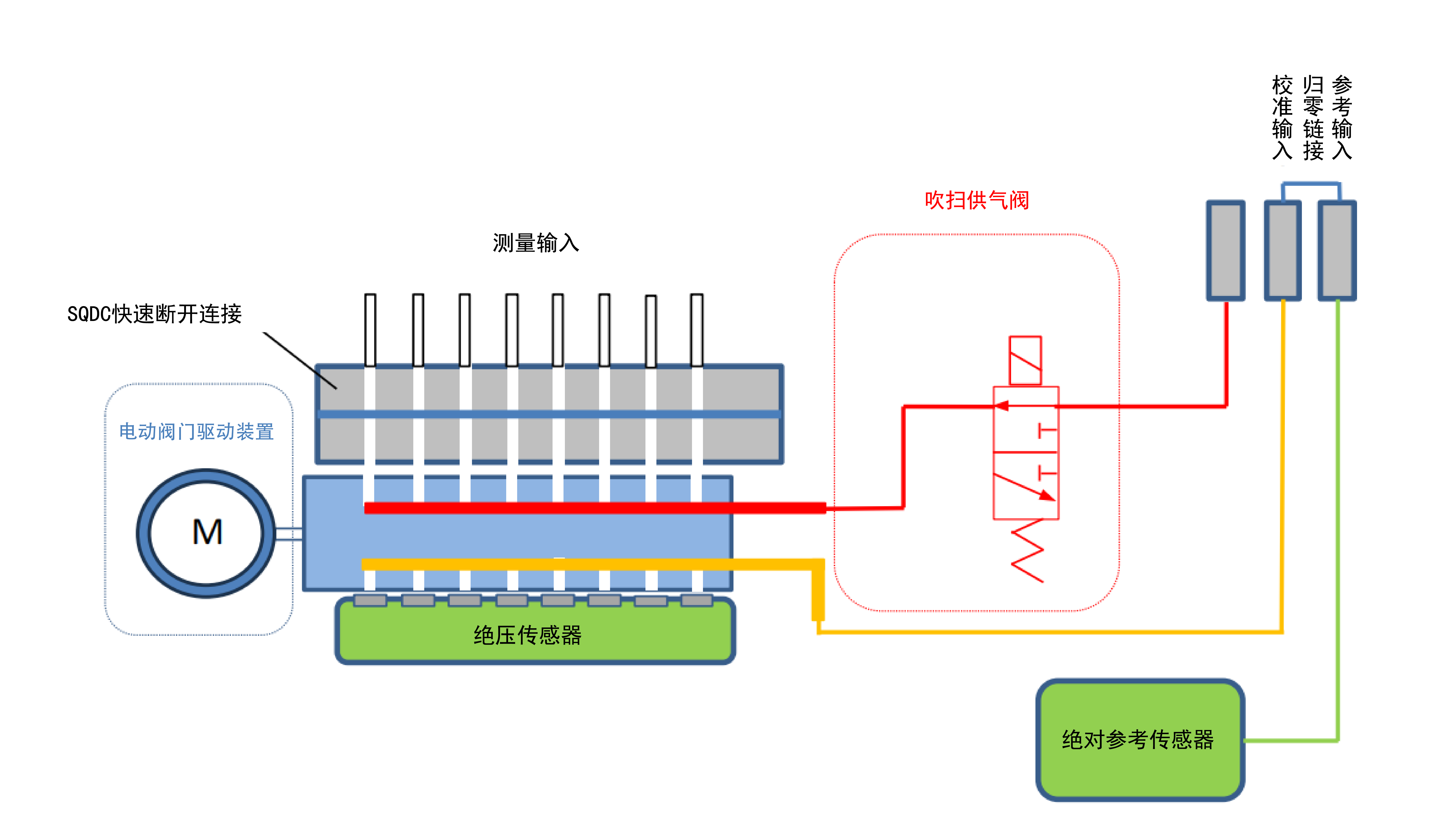

吹扫模式：

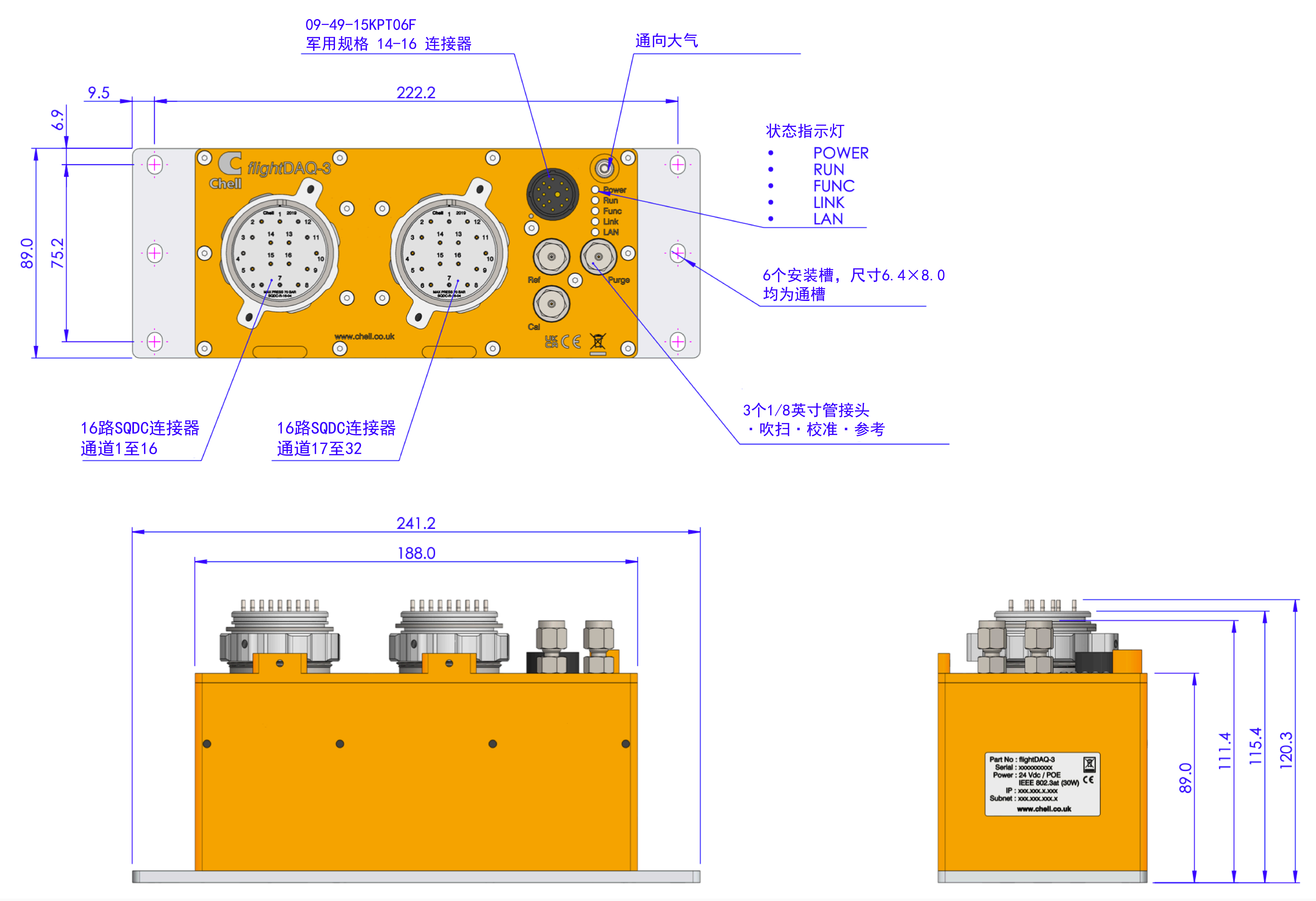

尺寸:

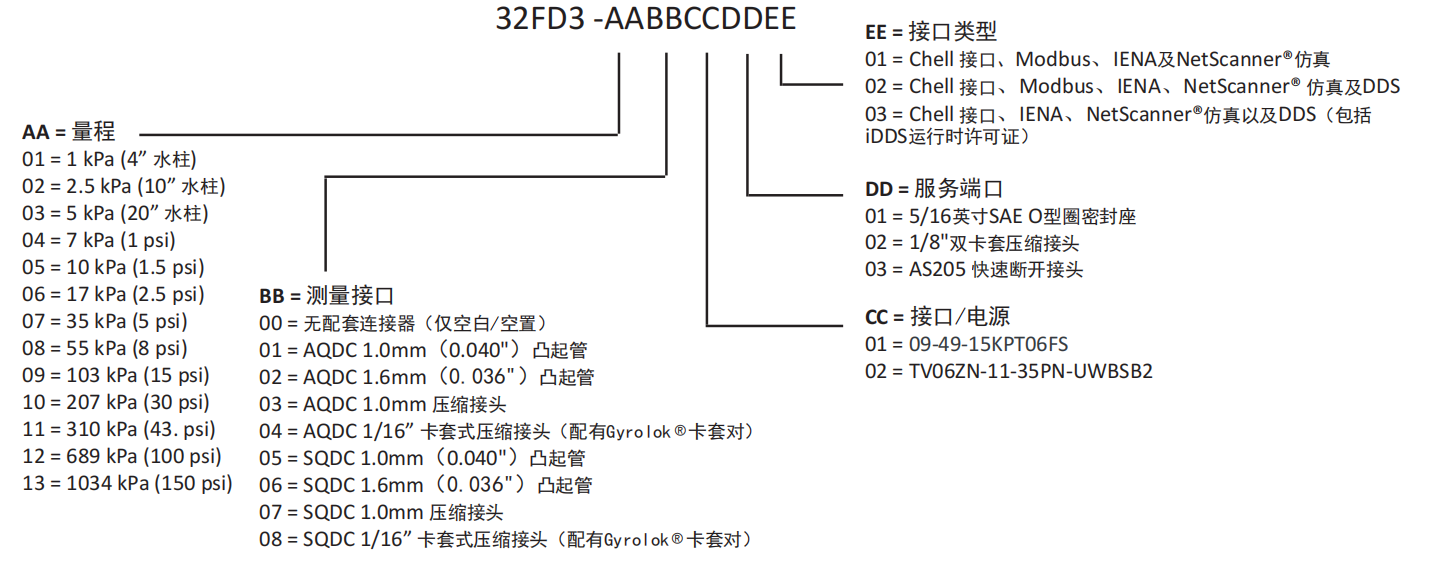

零件编号：
