Chell Instruments

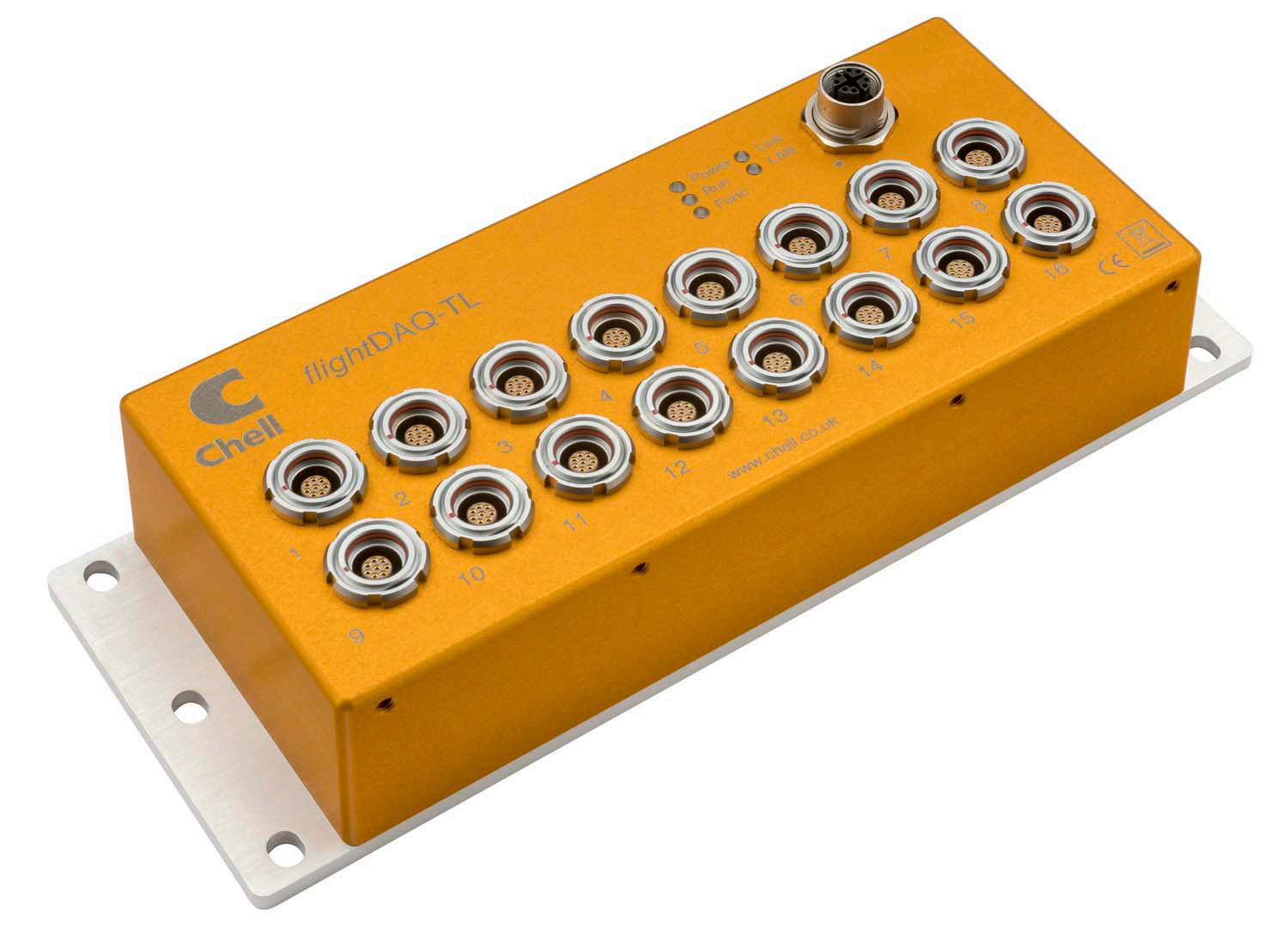

flightDAQ-TL电压、温度与压力传感器采集系统
核心特性
可配置采集系统，支持铂电阻（PRT）、热电偶、外置压力传感器（放大式 / 比例式）
16 路高度可配置输入通道，多档可编程量程，可测量电阻、电压信号
每通道内置断线检测功能
24 位模数转换分辨率
以太网可自定义数据输出协议：iDDS、Chell 私有协议、IENA、兼容 Netscanner 协议
激励源可选 5V、10V、24V，软件可配置
支持 IEEE 1588 PTP V2 精密时钟同步
单通道采样速率 250Hz
兼容 Chell 智能 Lemo 接头
供电方式可选以太网供电（PoE）或直流供电，可通过内部开关切换
内置网页服务器，全部参数通过以太网完成配置
硬件通道架构
flightDAQ-TL 配备 16 路 8 针 Lemo 1B 系列输入接口，每一路接口包含两路独立输入（主输入 + 辅输入），可切换激励电源，并预留数字接口适配选配型智能 Lemo 接头。两路输入可独立配置，支持以下测量类型：
1、电压信号
2、电阻信号
3、热敏电阻
4、热电偶（需搭配智能接头内置冷端补偿）
5、385 系数铂电阻（RTD385）
6、放大输出型压力传感器
7、比例输出型压力传感器
整机通道可任意混合配置，不损失采集速度与测量精度（仅 24V 激励为全局统一配置，一旦启用所有通道同步输出 24V）。
设备配置方式
输入通道参数、数据流输出模式支持四种配置途径：
内置网页服务器可视化配置
通过选定协议下发指令远程配置
iDDS 协议配套配置服务器配置
上传 XML 配置文件批量导入
用户可选用内置标准换算表（PT100 铂电阻、N 型热电偶等），也可自定义换算表（最大 448 行，支持 CSV 文件上传）。若搭配 Chell 智能接头，换算表可存储在接头内部，实现传感器与校准参数物理绑定，无需固定通道一一对应。
- 输入信号类型对照表
| 输入类型 | 最大可用通道数 | 技术说明 |
| 电压信号 | 32 路 | 量程：±78mV、±300mV、±5V、+10V；主、辅输入均可采集 |
| 电阻信号 | 16 路 | 量程：250Ω、500Ω、1kΩ、20kΩ |
| 热敏电阻 | 16 路 | 标准 10kΩ 热敏电阻，测温范围 - 40℃~90℃ |
| 热电偶 | 16 路 | 支持 B、E、J、K、N、R、S、T 全类型热电偶 |
| RTD-385 铂电阻 | 16 路 | 四线制 PT100，测温范围 - 200℃~850℃ |
| 放大输出型压力传感器 | 16 路 | 电压量程同上；激励源可选 10V/24V |
| 比例输出型压力传感器 | 16 路 | 电压量程同上；固定 10V 激励 |
| 共模电压受限范围 | ±78mV 量程：14V；±300mV 量程：14V；±5V 量程：9V；+10V 量程：4V | |
| 数字输出电平 | 5V TTL | |
备注：
主输入为差分采集，辅输入为单端采集；两路输入均支持双向信号采集。
除 24V 激励为全局统一启用外，其余激励、量程参数可单通道独立配置。
