在现代航空发动机中，高压涡轮转子叶尖与机匣之间仅有毫米级的间隙。这看似微小的空间里，高速、跨音速、强旋转的泄漏流却在剧烈“搅动”，直接影响发动机效率与寿命。

想要看清这种复杂流动的真面目，必须在真实工况下进行时间解析测量。

而英国牛津涡轮研究中心（OTRF）的一项研究，凭借 Kulite XCQ-062高频压力传感器，成功捕捉到了不同叶尖设计、不同叶尖间隙、不同进口温度分布下的转子机匣瞬态静压场，为验证数值模型提供了独一无二的实验数据。

一、叶尖泄漏流，为什么需要动态测量？

无罩盖的高压涡轮转子，叶尖与机匣之间必须留有一定间隙（约0.6%~1.3%叶高）。压力面与吸力面的压差驱动泄漏流穿过间隙，形成叶尖泄漏流。该流动不仅无法做功，还会与主流掺混产生损失。

叶片旋转过程中，

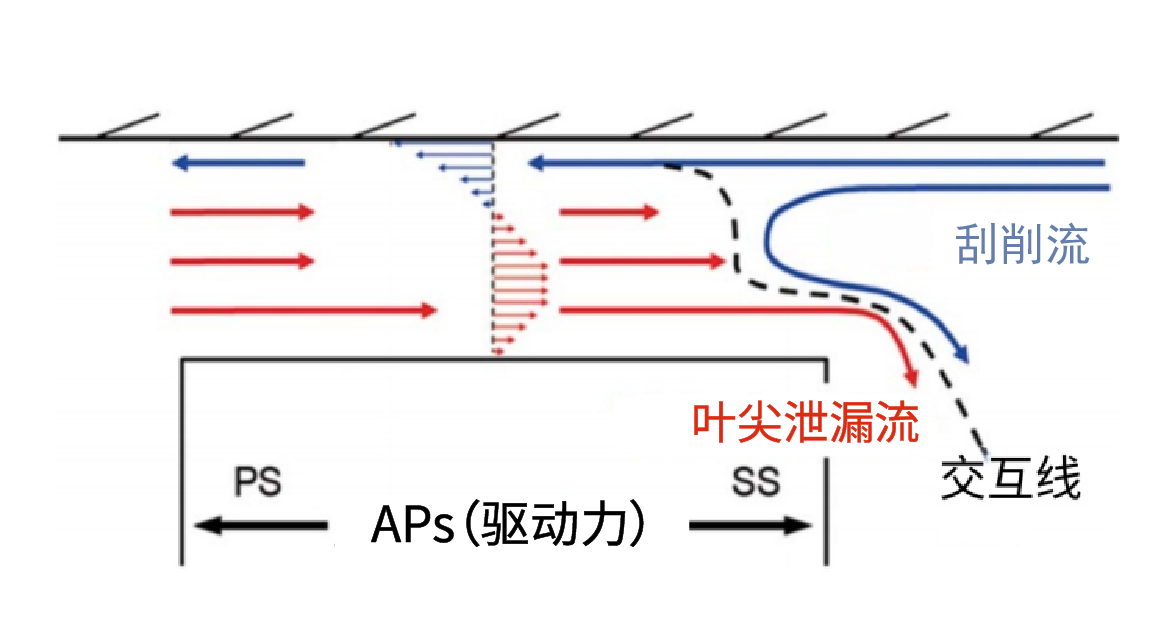

由转子和机匣相对运动引起的刮削流示意图

更复杂的是，转子高速旋转（约8.5 kHz 通过频率）、上游导向叶片（NGV）尾迹、激波等非定常效应相互叠加，使得叶尖区域的流动形态瞬息万变。

传统的稳态压力测量（如气动管路+低频传感器/或压力扫描阀）只能获得时均值，丢失了大量动态特征。而要真正理解泄漏涡的形成、刮削流与旋转力的耦合，就必须进行时间解析（time-resolved） 测量——这正是高频响压力传感器的用武之地

二、Kulite XCQ-062，压力传感器的核心性能

在牛津涡轮研究中心（OTRF）中，研究人员将Kulite XCQ-062 压阻式压力传感器安装在转子机匣顶块上。

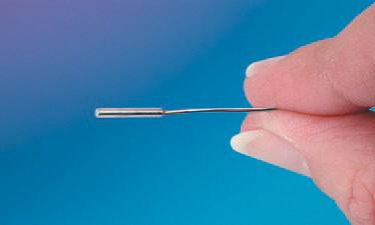

Kulite XCQ-062 压力传感器

其关键特性：

01频率响应 ≈ 100 kHz

远高于转子通过频率（~8.5 kHz），能清晰分辨每个叶片经过时的压力脉动。

02被动温度补偿单元

发动机工况下气流温度高达470 K，传感器自带的补偿单元可校正温漂，保证精度（测量不确定度 ±0.2%）。

03微型化封装（062 系列）

可嵌入有机玻璃顶块，沿轴向布置5个测点，覆盖86.2%转子叶尖弦长。

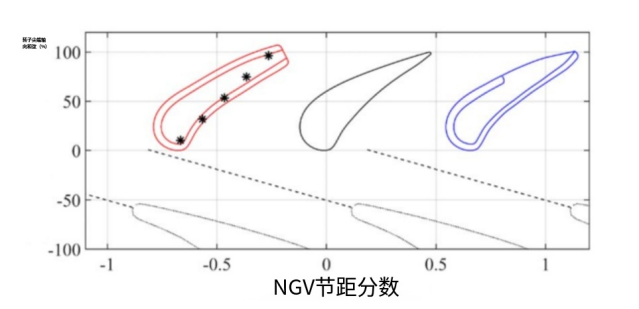

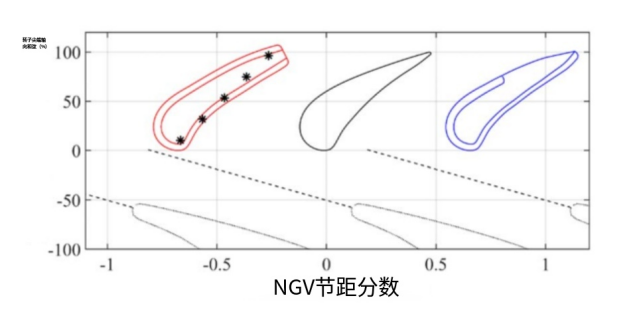

时间分辨套管压力测量示意图

（星号表示Kulite传感器）

三、高频数据的处理方法

在OTRF的一次瞬态运行中，有效测试窗口仅约0.5秒，但在这短暂的时间内，转子完成了35次完整旋转，每次旋转经过60个叶片——这些叶片交替采用了三种不同的叶尖设计。

来自高频响应Kulite压力传感器的典型压力数据（1 MHz采样率），原始信号中既包含叶尖通过产生的高频脉动，也混入了约16 Hz的低频活塞振荡和约70 Hz的压力波反射等干扰成分。

为了从原始信号中有效提取与转子相位相关的压力信息，研究人员采用了一套标准化的数据处理流程：

01 同步转速信号

利用主轴上60线/1线齿轮盘的光学编码器，将压力数据与每个叶片的相位严格对齐。

02 系综平均

对同一转子位置的多圈压力值平均，消除随机噪声，凸显周期性特征。

03 栅距平均

将同一叶尖设计的所有叶片（例如28个平顶叶片×35转=875次通过）再次平均，获得该叶尖的典型静压分布。

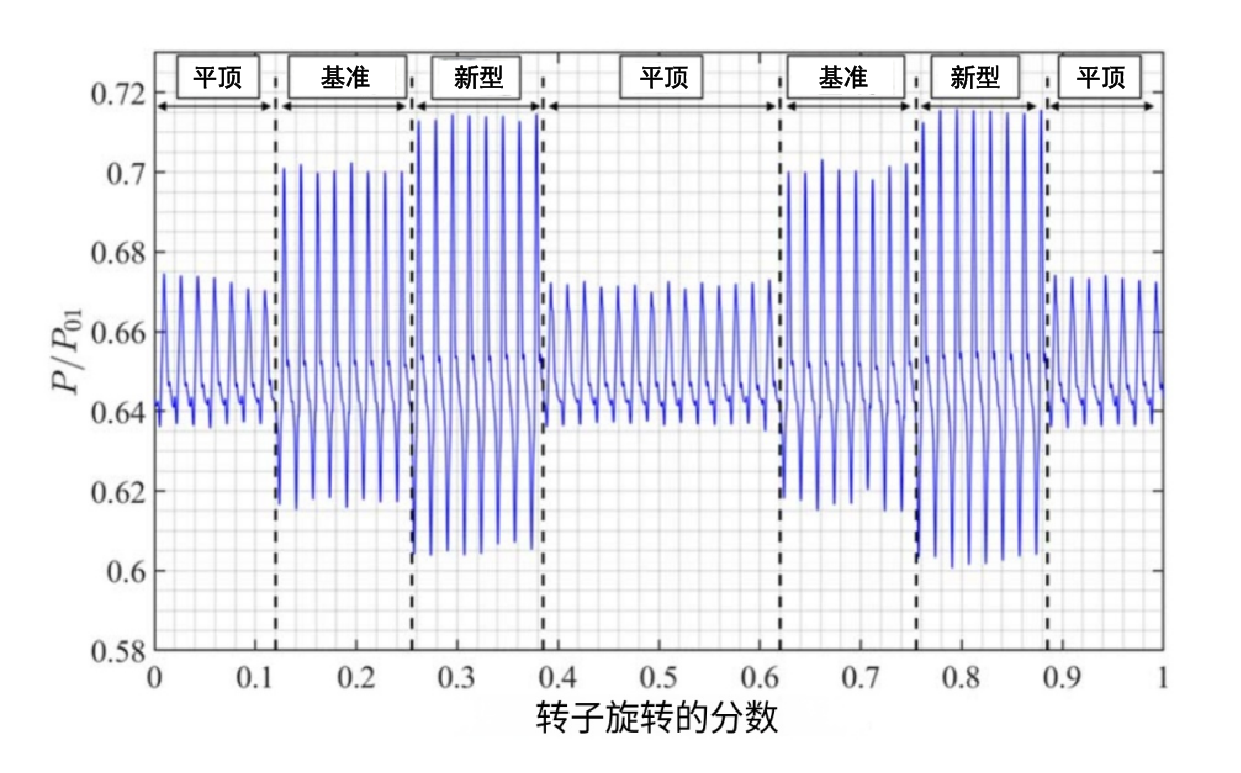

集合平均Kulite压力数据，位于转子尖端轴向弦长的10.2%，

适用于具有均匀进气口的名义尖端间隙实验，清晰显示三种尖端设计分布在60个转子叶片上

四、Kulite揭示的关键发现

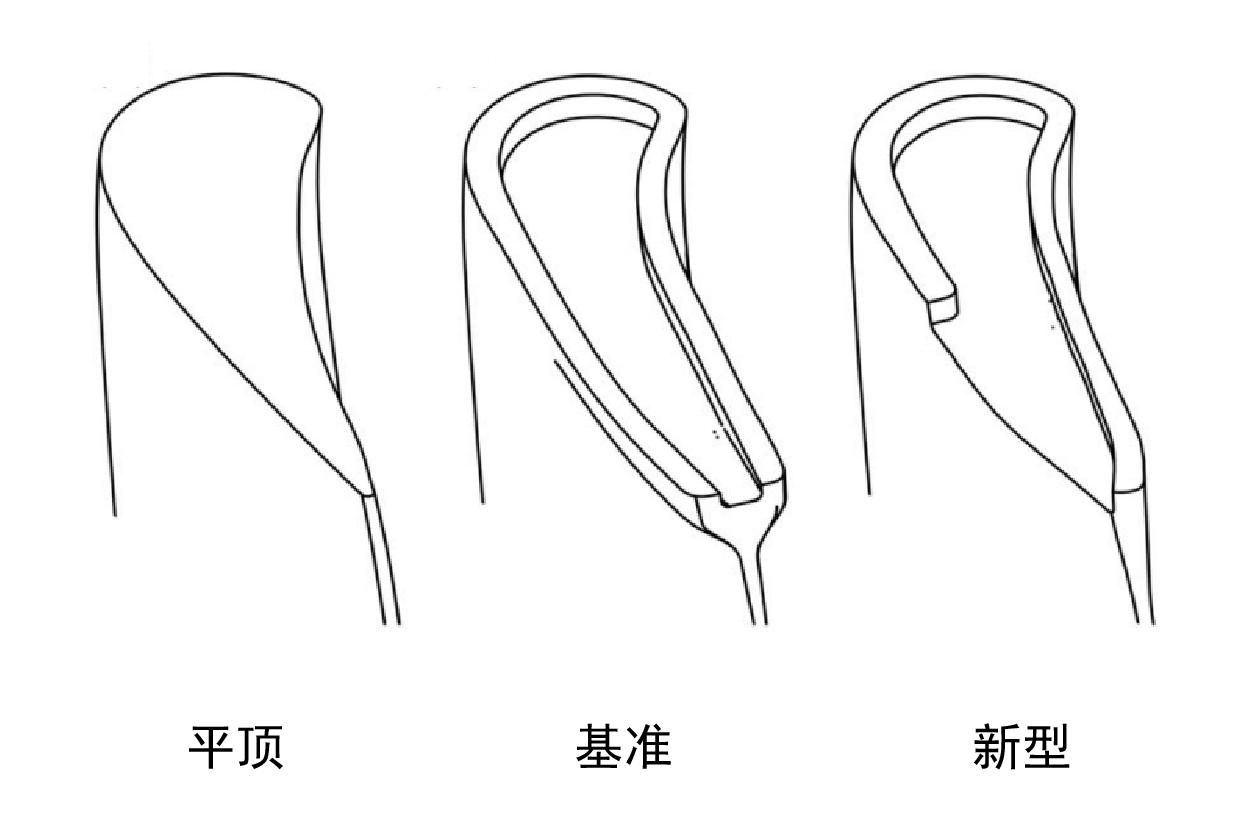

三种叶尖的压力特征对比

平顶叶尖

机匣静压从压力侧到吸力侧平滑过渡，泄漏涡较大。

基准叶尖（双侧封严齿）

在封严齿腔处压力几乎恒定，形成双重密封，泄漏涡最小——代表最好的气动密封能力。

新型叶尖（优化封严齿）

加速泄漏流，静压最低，但热载荷有所降低。

叶尖间隙和温度畸变的影响量化

对比标称间隙（0.6%叶高） 与大间隙（1.3%叶高）：

小间隙时机匣静压平均高出1.3%～3%（因泄漏流量减小，动量降低）。

间隙变化引起的压力差异远大于进口温度分布变化的影响。

此外，在转子前缘与NGV尾缘之间的轴向位置，Kulite捕捉到静压的周期性升高——这是NGV尾缘激波与转子势场相互作用所致。

时均云图中甚至可以看到NGV尾迹对转子机匣压力的调制。

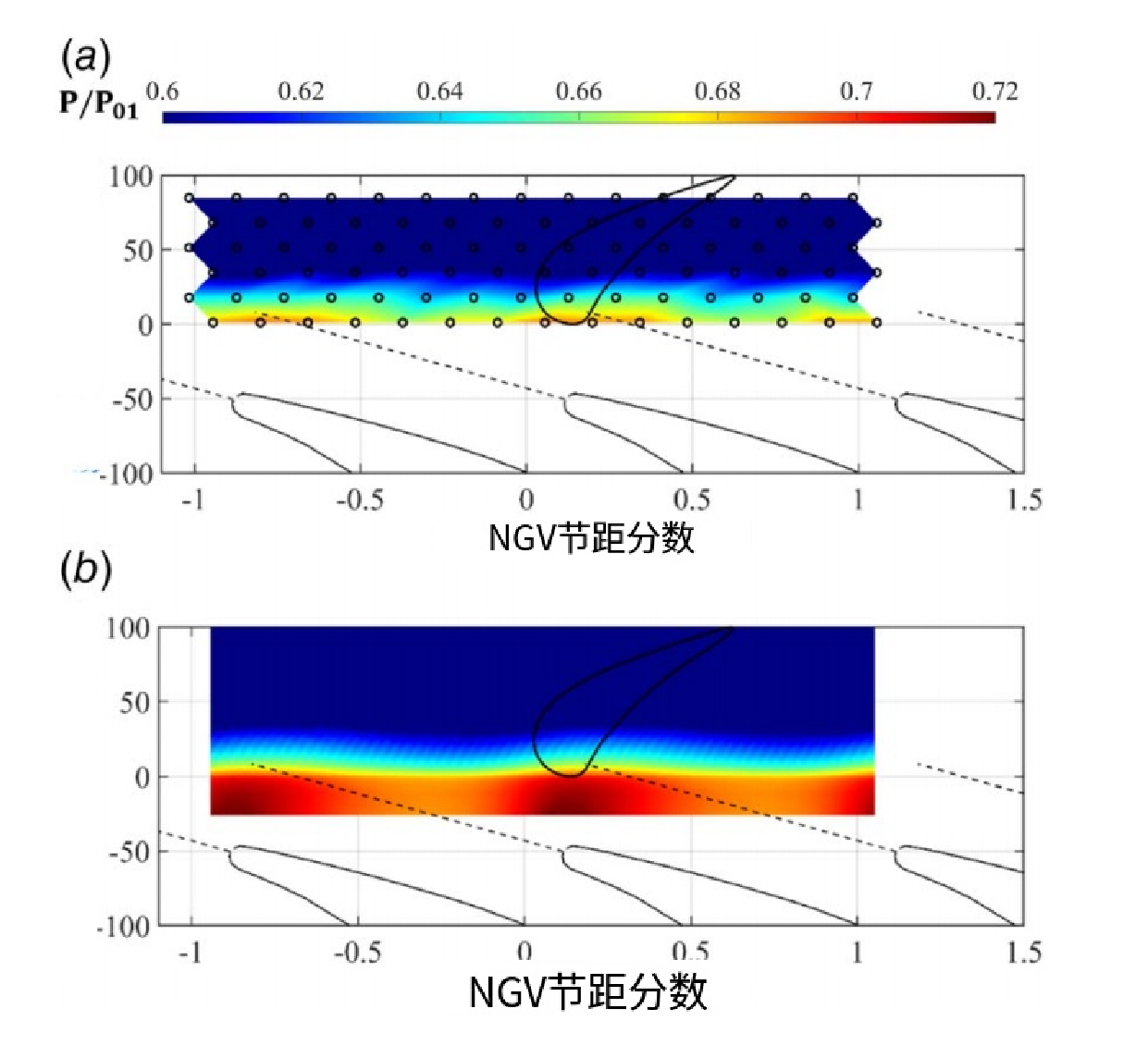

针对标称尾缘间隙处均匀入口的套管静态压力轮廓图，

着重展示了NGV尾流效应:(a)实验数据源自彩虹转子模型;(b)时间平均的非定常CFD预测结果

五、Kulite vs 传统稳态测压，互补而非替代

研究同时使用了气动管路+低频传感器进行稳态测量（90个测点）。

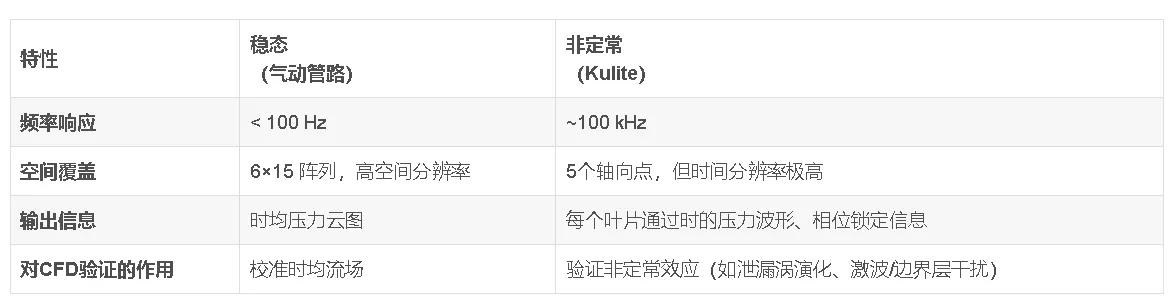

两者对比：

CFD能较好预测时间平均压力，但在10.2%轴向弦长处对封严齿叶尖的静压低估达23%~30%——这正揭示了非定常湍流模型在叶尖腔内的不足，而Kulite数据是改进模型的关键依据。

这项发表于ASME《涡轮机械学报》的研究，利用Kulite高频压力传感器，在发动机真实工况（马赫数、雷诺数、温度、转速全匹配）下，首次实现了：

彩虹转子（三种叶尖混装）的非定常机匣压力同步测量；

不同叶尖间隙、不同径向温度畸变（RTDF）进口条件对瞬态压力的影响量化；

为CFD验证提供了包含时间维度的“金标准”数据集。

Kulite XCQ-062 的出色表现证明：在极端高温、高速旋转、小尺寸间隙的涡轮环境中，微型高频动态压力传感器仍是捕捉流体脉动“心跳” 的最可靠工具。

它的每一个毫伏级电压变化，都对应着叶尖上方一簇涡的生与灭——这正是现代航空发动机不断突破效率边界的微观写照。
