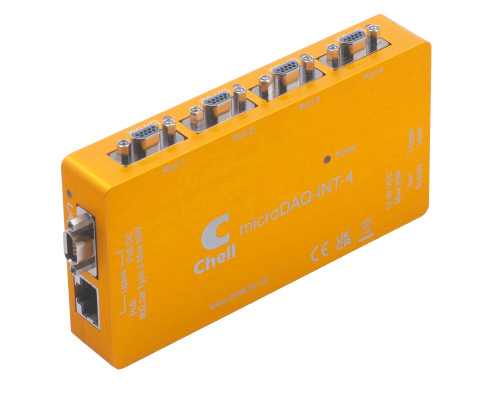

microDAQ-INT-4 小型集线器及以太网供电电源模块
产品核心特点
集成交换机与供电单元，最多可接入 4 台 microDAQ/nanoDAQ 系列采集设备
100Mbps 非管理型以太网交换机
兼容 IEEE 1588 PTPv2 精确时间同步协议
支持以太网供电（PoE）功能
内置 CAN 总线集线器
适用于风洞模型内置安装、车载测试场景
配备 RJ45 网口与直流电源插孔，满足实验室台架使用需求
搭载带缓冲电路的硬件触发通道
产品概述
microDAQ-INT-4 是一款四路供电集线器，专为 Chell microDAQ、nanoDAQ 全系列设备设计。 设备内置二层非管理型以太网交换机与 CAN 总线集线器，可同时将 4 台压力扫描器通过以太网或 CAN 总线接入上位主机。
本接口模块及其配套扫描器可采用直流外部供电或 PoE 以太网供电两种模式。PoE 供电模式下，仅需将 microDAQ-INT-4 接入支持 PoE 的交换机，即可为整机与后端扫描器统一供电。
整机体积小巧，适配风洞模型内部、车载测试等狭小安装场景；此类工况下，以太网、CAN、触发信号、直流供电（按需）全部通过微型 D 型连接器集成布线。
针对实验室台架调试场景，设备额外配备独立 RJ45 以太网口；供电可选用 PoE，也可搭配外置直流电源插孔及选配插墙式直流电源适配器供电。
* 注：microDAQ-INT-4 兼容 IEEE PTPv2 协议，但不支持边界时钟功能；同步时间抖动小于 ±1μs。
| 以太网参数 | |
| 端口规格 | 5 路 10/100Mbps 自适应端口，自动协商速率、自动交叉线识别（Auto MDI/MDIX），二层非管理交换机 |
| 遵循标准 | IEEE 802.3i（10BASE-T）、IEEE 802.3u（100BASE-TX）、IEEE 802.3x（流量控制） |
| PTPv2 协议 | 兼容，同步抖动＜±1μs |
| CAN 总线参数 | |
| 总线标准 | CAN 2.0B |
| 最高波特率 | 1Mb/s |
| 端口间传输延迟 | 100ns |
| 触发通道参数 | |
| 输入电平 | 5V TTL 电平 |
| 最大触发频率 | 2kHz |
| 接口形式 | 微型 D 型接口 / SMA 接口（附赠 BNC 公头转接头） |
| 机械结构参数 | |
| 外形尺寸（宽 × 深 × 高） | 117 × 64 × 20 mm |
| 整机重量 | 185 g |
| 外壳防护等级 | IP54 |
| 供电系统参数 | |
| 直流输入电压 | 12~30 VDC |
| 线路极限耐压 | 30 VDC |
| 整机最大功耗 | 25 W |
| PoE 标准 | IEEE 802.3at（上行 RJ45 端口支持） |
| 后端扫描器总负载功率上限 | 20 W |
| 环境适应性参数 | |
| 常规工作温度 | -20 ~ +90 ℃ |
| PoE 供电模式工作温度 | 0 ~ +70 ℃ |
| 存储温度 | -40 ~ +90 ℃ |
| 常规环境气压 | 绝对气压 100 mbar（海拔 52000 英尺）~ 2.5 bar |
| PoE 模式允许气压 | 绝对气压 800 mbar（海拔 6600 英尺）~ 2.5 bar |
| 振动耐受 | 航空 DO160E 标准 S 类 W 曲线，每轴持续 1 小时；风扇叶片失效工况（20g，2kHz） |
| 冲击耐受 | 航空 DO160F 第 7 节标准，风扇叶片飞出工况（40g，11m/s） |
| 相对湿度上限 | 50℃环境 80% RH；40℃环境 50% RH，无凝露 |
