Chell microDAQ-INT-1A
产品概述
本接口适配 microDAQ、nanoDAQ 及 24XX 系列产品。
集成以太网、供电、CAN 总线、硬件触发便捷接口；
单通道型号；
配套外置 230V 直流电源适配器；
完整兼容线缆选型请查阅 Chell 线缆选型指南。

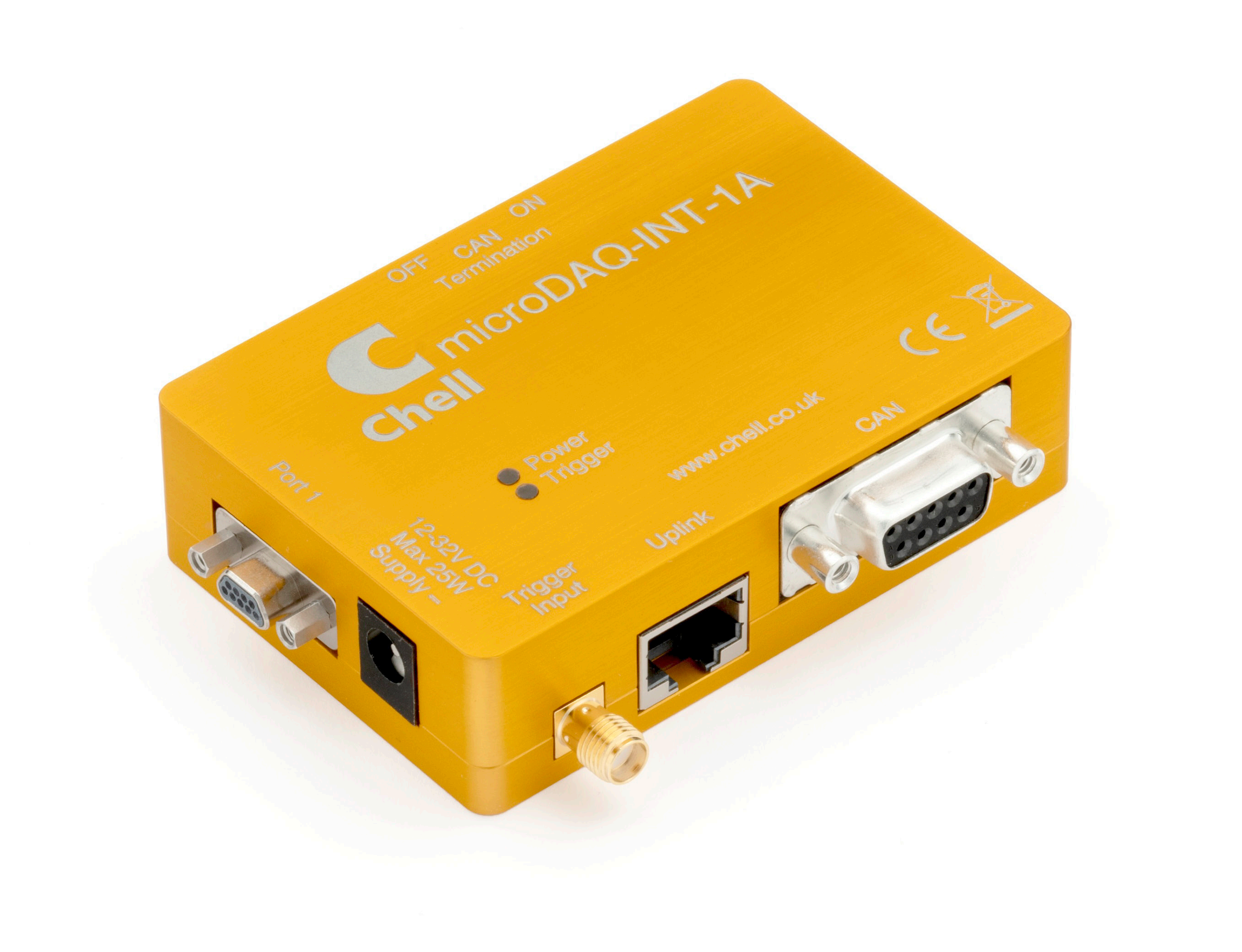

microDAQ-INT-1A 接口模块用于简化 Chell microDAQ、nanoDAQ、nanoDAQ-LT 系列设备的配套接线调试，也可搭配 24XX 系列设备使用，为其提供硬件触发接口与直流供电通路。
本产品为单通道型，仅可连接一台扫描器，同时提供以太网、供电、CAN 总线、硬件触发一体化便捷接线。 如需同时连接 4 台 / 8 台扫描器，请选用 microDAQ-INT-4、microDAQ-INT-8F 型号。
microDAQ-INT-1A 配备可切换式 CAN 终端电阻，大幅简化 CAN 总线系统搭建调试。
| 参数项 | 参数指标 |
|---|---|

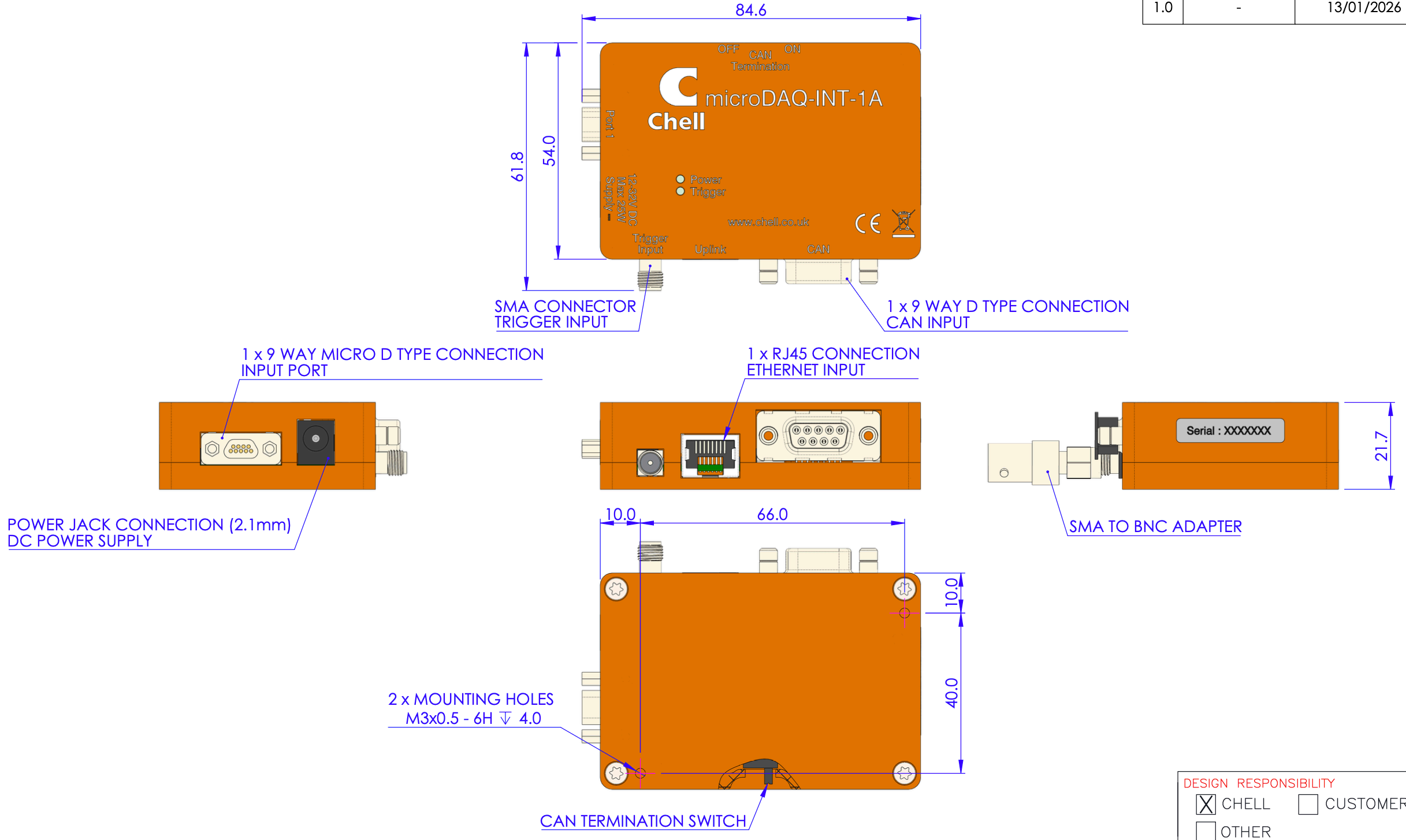

| 外形尺寸（不含连接器） | 84.6 × 54 × 21.7 mm |
| 整机重量 | 120 g |
| 适配供电接口 | 2.1 mm 直流电源插孔 |
| 以太网接口 | RJ45 网口 |
| CAN 总线配套连接器 | 1 路 9 针 D 型公头接口 |
| 触发信号配套连接器 | SMA 接口（附赠 BNC 公头转接头） |
| 扫描器配套连接器 | MWDM2L-99S |
| CAN 终端电阻 | 可切换，阻值 120Ω |
| 防护等级 | IP54 |
| 工作温度范围 | 0℃ ~ +70℃ |
| 存储温度范围 | -20℃ ~ +90℃ |
| 环境气压适配范围 | 绝对气压 100 mbar（海拔 52000 英尺）~ 2.5 bar |
| 最大相对湿度 | 31℃环境下 80%；40℃环境下 50%，无凝露 |
